叶片排

叶片排表示一个或一组对指定节距内的固定叶片数建模的区域。

叶片排管理器节点包含所有单独的叶片排节点、滤波模式表节点和用户指定的模式表节点。此节点通过属性进行控制并支持节点操作。

叶片排管理器弹出菜单

使用此弹出菜单可将叶片排对象添加到模拟。


新建	将叶片排添加到模拟。

叶片排管理器专家属性


频率计算选项	指定是使用来自相邻叶片排的干扰还是所有叶片排的干扰来计算叶片排频率。请参见叶片排频率计算。另请参见用户指定的模式表。
	只考虑相邻	只考虑来自相邻叶片排的干扰。
	考虑所有叶片排	考虑来自所有叶片排的干扰。任何两个叶片排之间的相对旋转速率必须为非零值。这一点通过假想旋转速率因子来确保实现。
模式表过滤器选项	指定如何计算所有叶片排中的 $ω^{j}$ Eqn. (5050) 的最大允许频率 $ω_{\max}$ 和 $N^{j}$ Eqn. (5052) 的最大允许节径 $N_{\max}$ 。
	切断	在叶片排管理器节点下，插入切断过滤器节点。使用此节点的切断因数属性可设置最大值 $ω_{\max}$ Eqn. (5051) 和 $N_{\max}$ Eqn. (5053) 的切断因数 $γ$ 。
	上限	在叶片排管理器节点下，插入上限过滤器节点。使用此节点的最大节径和最大频率属性可设置最大值 $ω_{\max}$ 和 $N_{\max}$ 。
假想旋转速率因子	指定将偏移应用于叶片频率的比例常数。默认值为 0.001。请参见选择假想旋转速率因子和假想旋转速率计算。

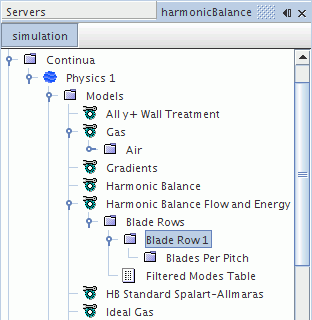

叶片排节点

叶片排节点表示模拟中的单独叶片排。此节点通过属性进行控制并具有常用菜单项。可以创建、重命名和删除叶片排对象。

为指定叶片数，叶片排节点下提供了“每个节距的叶片”子节点。

叶片排属性


索引	将此叶片排添加到模拟时分配的序号，从 1 开始（只读）。
模式	在频率 Eqn. (5050) 和节径 Eqn. (5052) 的表达式中，在此叶片排中模态索引可采用的最大值。此值随后确定在此叶片排中考虑的非稳态频率数。如果在模拟中更改任一叶片排中的模式数，Simcenter STAR-CCM+ 将在所有叶片排中重新初始化一组新的时间级别求解。此重新初始化操作将保留所有现有节点的调和解。
用户指定的模式	一个表列号。如果将用户指定的表用作模式表，则用户可以使用此字段选择与当前叶片排的模态索引对应的表列。如果模拟中存在多个叶片排，则必须为所有叶片排定义此属性，否则将使用默认滤波模式表。
时间级别	用于对叶片排中的求解进行采样的唯一时刻数（只读）。
频率数	叶片排中的唯一频率数（只读）。
区域	当前叶片排中的区域（只读）。
交界面	当前叶片排中的交界面（只读）。
Unique Positive Frequences(唯一正频率)	叶片排的唯一计算频率列表（只读）。

叶片排专家属性


最大节径	此属性设置最大允许节径，用于限制默认滤波模式表中包含的模式。
最大频率	当前叶片排的最大允许频率，用于限制滤波模式表中包含的模式。
