创建叶片排

要创建叶片排：

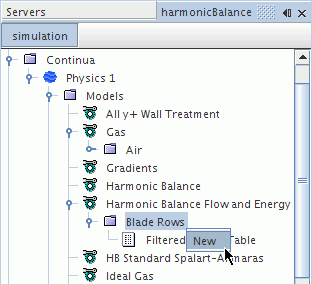

右键单击谐波平衡流和能量 > 叶片排节点，然后从弹出菜单中选择新建。

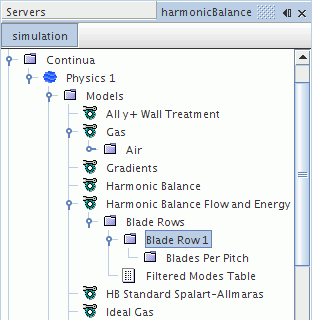

新叶片排将出现在叶片排节点下。默认名称叶片排附有一个数字以确保名称唯一。

将在叶片排节点下创建子节点每个节距的叶片。

叶片排对象的属性包括设置模式数的能力。
