使用叶片排

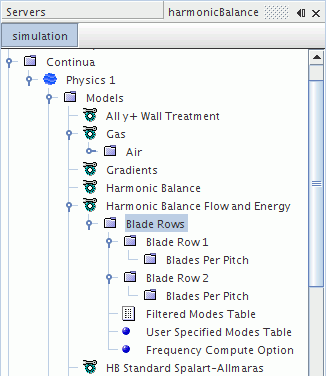

可在谐波平衡模拟中对一个或多个叶片排进行建模。首先，在位于谐波平衡流和能量节点内的叶片排管理器中定义叶片排。

完成此步骤后，将每个叶片排与其在模拟中的对应区域关联。区域上的叶片排指定属性用于进行此连接。
