后处理谐波平衡求解数据

谐波平衡可在时间域（例如在特定时间点）或频率域（例如第二个傅立叶模式的实部分量）内可视化流体变量。

谐波平衡求解数据的后处理提供以下特征：

  • 对于每个叶片排，求解可以在一个或多个叶片气道中重构和可视化，而不仅仅在建模的叶片气道中。

  • 求解可以在任何时间点重构和绘制。
  • 求解视图可在时间域和频率域可视化之间轻松切换。这可以帮助了解非稳态流特征。

检查和分析谐波平衡模拟的结果时可选择两种不同的表示。在场景、报告或绘图中可视化代表着非稳态或随时间变化物理量的场函数时，表示将决定显示的求解字段的含义。但选择何种表示不影响不随时间变化的物理量的含义。可选的表示如下：

  • 体网格 — 显示时间平均求解字段。
  • 谐波平衡求解视图 — 显示在相应的谐波平衡求解视图节点中选定的求解的状态，如物理时间、傅立叶模式、时间级别或滤波模式。

要可视化谐波平衡求解数据：

  1. 创建标量或矢量场景，然后选择场函数，例如温度。
  2. 选择场景 > [场景] > [显示器]节点。默认情况下，表示设为体网格。

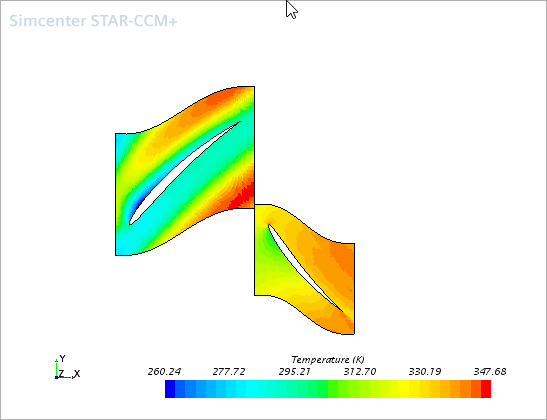

    以下屏幕截图显示了两个网格化叶片排上的时间平均温度求解，它们都只显示建模的叶片气道。此时间平均温度显示在体网格表示中。


    如果已在叶片排几何的稳态模拟中将变量可视化，现在可以激活谐波平衡模型，但仍保留可视化。

  3. 要在不同的模式中以及在多个叶片气道上可视化谐波平衡求解，可创建谐波平衡求解视图：
    1. 右键单击连续体 > 物理 > 模型 > 谐波平衡流和能量，然后选择新建谐波平衡求解视图。
    2. 选择求解视图 > 谐波平衡求解视图，然后将模式设为以下任一项：
      • 物理时间
      • 时间级别
      • 傅立叶模式
      • 滤波模式
      选择对应的方法子节点并设置其属性。

      有关详细信息，请参见谐波平衡求解视图属性

    3. 要指定要为每个叶片排可视化的叶片气道数，可选择谐波平衡求解视图 > 叶片排 > [叶片排] 节点，然后设置叶片气道选择。在方括号中将所选的叶片气道作为有序对输入，负整数表示滞后叶片数，正整数表示前导叶片数。
      例如：
      • [0, 0] 是单独的原始叶片。
      • [-1、1] 是一个滞后叶片通过一个前导叶片，产生三个叶片气道。

      有关详细信息，请参见叶片排。

    4. 要在图形窗口中以已定义的谐波平衡求解视图的形式显示结果，执行以下操作之一：
      • 选择场景 > [场景] > [显示器] 节点，将表示设为 [谐波平衡求解视图]。
      • 选择求解视图 > [谐波平衡求解视图] 节点，然后将其拖放到图形窗口中。
      按照类似的方式，可以将已定义的谐波平衡求解视图表示应用到报告和绘图。

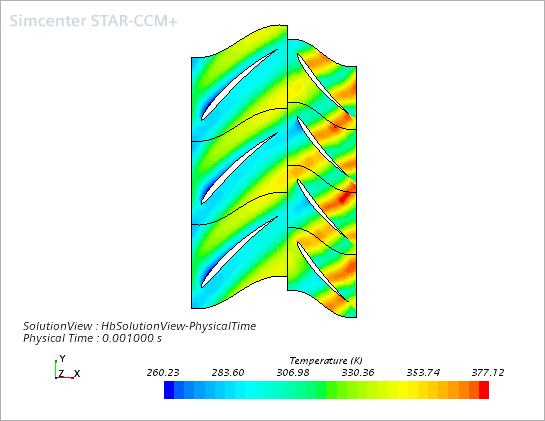

    以下屏幕截图显示了第一个叶片排的三个叶片气道以及第二个叶片排的四个叶片气道在物理时间 0.001 s 时的温度。

  4. 要在不同的模式下或在不同数量的叶片气道上可视化场函数，可以创建其他谐波平衡求解视图。
    例如，在另一个谐波平衡求解视图中使用以下设置：
    节点 属性 设置
    谐波平衡求解视图 2 模式 傅立叶模式
    傅立叶模式 模式 1
    输出选项 实部
    叶片排
    叶片排 1 叶片气道选择 [-1,1]
    叶片排 2 叶片气道选择 [0,1]
    生成以下温度分布。
    将谐波平衡求解视图 2 节点重命名为 HBSolutionView-FourierMode，然后将其拖放到图形窗口以显示傅立叶模式温度场景。
