用户指定的模式表

此功能可用于定义在模拟中使用的自定义模式表。 实现用户指定的模式表将覆盖默认滤波模式表中的信息。

使用用户指定的模式表选项仅保留捕捉显著的非稳态效应所需的一组特定模式。 为此，首先导出默认滤波模式表，然后移除不需要的输入项（行）。

用户指定的模式表应仅包含有关叶片排模态索引（m1 和 m2）的信息，因为节径 (N) 和叶片排频率（omega1 和 omega2）由现有的模拟属性定义。

要定义用户指定的模式表，首先将该表导入 Simcenter STAR-CCM+，然后将其应用于物理模型，如下所示：

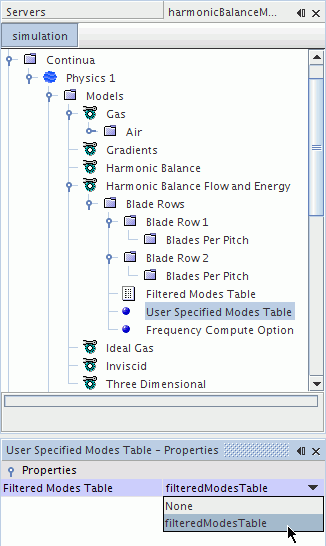

  1. 选择物理 > 模型 > 谐波平衡流和能量 > 叶片排 > 用户指定的模式表节点。
  2. 在属性窗口中，将滤波模式表属性设为下拉菜单中的所需表。


然后，将包含模态索引的表列匹配到每个叶片排：

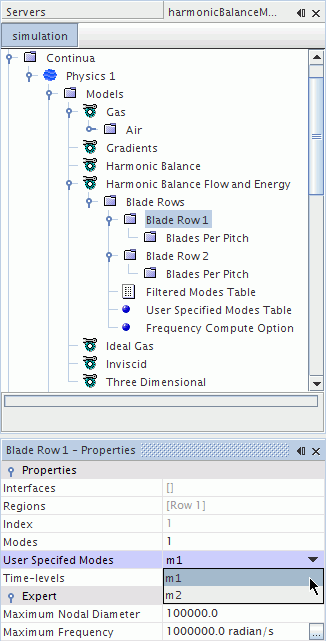

  1. 在叶片排管理器下选择叶片排节点。
  2. 在属性窗口中，将用户指定的模式属性设为该表中的对应列。
