定义叶片排的区域

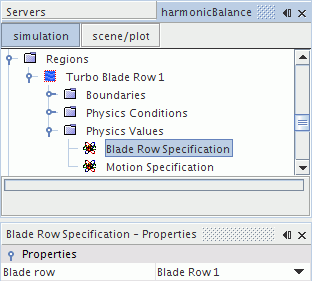

在物理连续体的叶片排管理器中定义完叶片排后，必须将这些叶片排与表示它们的区域关联。可使用位于该区域的物理值文件夹内的叶片排指定节点进行此连接。

叶片排指定属性


叶片排	将叶片排分配给从下拉菜单中选择的区域。
