谐波平衡流和能量模型

谐波平衡流和能量模型的工作原理与耦合流体和耦合能量模型类似，且使用隐式谐波平衡求解器。

谐波平衡流和能量模型由类似于耦合流体模型属性的属性控制，其中包括离散格式和二阶梯度。

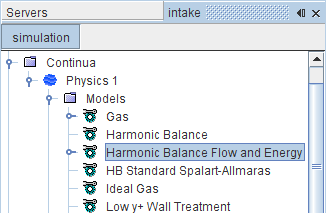

谐波平衡流和能量节点表示对象树中的此模型。此节点包含用于处理叶片排和模式表的对象。



激活此模型之后，可以创建叶片排。要在模拟中使用多个叶片排，需要使用用户指定或默认滤波模式表。

叶片排表示一个或一组使用固定旋转速率和叶片数对一个或多个叶片气道（例如，涡轮机定子或转子的叶片气道）进行建模的区域。

创建叶片排并初始化求解之后，该模型将计算模式表。此表以表格形式列出模拟每个非稳态模式时所需考虑的所有非稳态频率和节径。

谐波平衡流和能量属性

离散化 选择使用的离散格式。
一阶 选择一阶迎风离散格式。
二阶 选择二阶迎风离散格式。

专家属性

除非通晓此模型的各方面理论以及 Simcenter STAR-CCM+ 中使用的离散化方法，否则建议不要更改专家分类中的任何属性。该分类中的值反映了已优化精度和性能的模型设计方法和离散化方法。

二阶梯度 忽略或包括用于扩散的边界二阶梯度和/或网格面上的内部二阶梯度。
打开 包括两个二阶梯度。
关闭 排除两个二阶梯度。
仅限内部 仅包括内部二阶梯度。
仅限边界 仅包括边界二阶梯度。
正速率极限 允许温度降低的最大速率。
最小绝对压力 允许的最小绝对压力。
显式松弛 用于在所有校正应用于变量之前显式将其松弛的比例缩放因子。
启用的预处理 启用/禁用预处理。
激活 启用预处理。
停用 禁用预处理。
流体边界扩散 启用/禁用流体边界扩散通量（或流体模型的粘性通量）。请参见 Eqn. (898)。默认情况下，此属性已启用。
激活 启用流体边界扩散。
停用 禁用流体边界扩散。

激活谐波平衡流和能量模型

激活谐波平衡（时间）模型时，系统将自动选择谐波平衡流和能量模型。
