谐波平衡求解视图

谐波平衡求解视图节点用于控制模拟中所有叶片排的所有选定叶片气道的谐波平衡求解视图的属性。

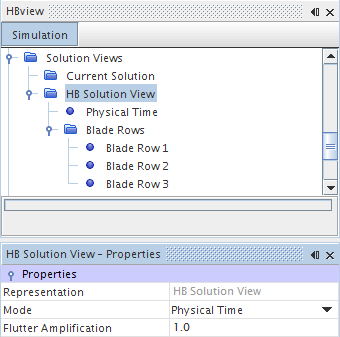

要创建谐波平衡求解视图：

  1. 右键单击连续体 > 物理 > 模型 > 谐波平衡流和能量，然后选择新建谐波平衡求解视图。此时将在求解视图节点下创建谐波平衡求解视图节点。
  2. 选择谐波平衡求解视图节点，然后从模式属性下拉菜单中选择视图模式。此时，根据需要为颤振放大属性设置新值。
  3. 逐一选择谐波平衡求解视图 > 叶片排 > 叶片排节点，然后设置其属性。

为所有叶片排选择的叶片气道将显示在场景 > 标量场景 n 下的标量场景中。

谐波平衡求解视图属性

表示 谐波平衡求解视图节点的名称。（只读。）
模式 指定用于可视化为各个叶片排选择的场的模式。
物理时间

可视化叶片排场的物理时间。这是默认模式。
时间级别

用于可视化叶片排场的时间级别。
傅立叶模式

可视化叶片排场时使用的模式（谐波）数。
滤波模式

可视化叶片排场时采用的滤波模式（谐波）数。
颤振放大

叶片振动的放大系数。默认值为 1（不放大）。

有关可用字段的列表，请参见谐波平衡场函数参考。

物理时间模式

在此模式下，求解视图在给定的物理时间显示叶片排场。

将显示循环时间，以帮助选择旋转中用于可视化的点。

物理时间模式属性

物理时间 可视化叶片排场的物理时间。
循环时间 转子完成一次旋转所需的时间。（只读。）

时间级别模式

在此模式下，求解视图显示给定时间级别（即：重复周期流中的给定点）的叶片排场。

时间级别模式属性

时间级别

用于可视化叶片排场的时间级别。

傅立叶模式

在此模式下，将周期流体分析成傅立叶级数时，求解视图将显示给定谐波的叶片排场。

傅立叶模式属性

模式 可视化叶片排场时使用的模式（谐波）数。
输出选项 正在进行可视化的傅立叶模式的特征。
实部 傅立叶模式的实部。
虚部 傅立叶模式的虚部。
幅值 傅立叶模式的幅值。
相位 傅立叶模式的相位。

滤波模式

在此模式下，求解视图将显示从“谐波平衡流和能量”节点下的“滤波模式表”中获取的给定模式的叶片排场。

滤波模式属性

模式 可视化叶片排场时采用的滤波模式（谐波）数。
输出选项 正在进行可视化的滤波模式的特征。
实部 滤波模式的实部。
虚部 滤波模式的虚部。
幅值 滤波模式的幅值。
相位 滤波模式的相位。

叶片排

对于每个叶片排，谐波平衡求解视图 > 叶片排节点下都会为其显示一个叶片排节点。在方括号中将选择内容作为有序对输入，负整数表示滞后叶片数，正整数表示前导叶片数。

例如：

  • [0, 0] 是单独的原始叶片。这是默认设置。
  • [-9, 8] 是九个滞后叶片穿过八个前导叶片。

叶片排属性

叶片气道选择

选定用于可视化的气道中的叶片。
叶片气道范围

叶片排中可用的叶片数。请参见 Eqn. (340)。（只读。）
