可视化并分析求解

在运行模拟时将自动创建重叠网格。 可使用两种网格表示来可视化网格：体网格和重叠网格。

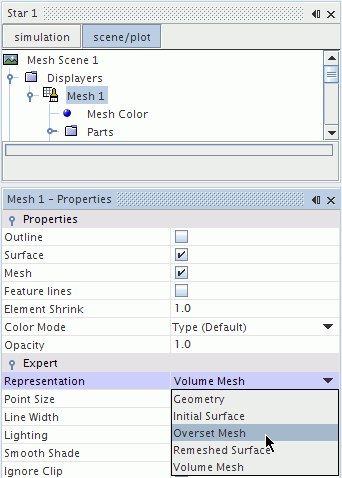

默认情况下，使用体网格表示来打开网格场景。 可在“网格”节点的属性窗口中更改类型。

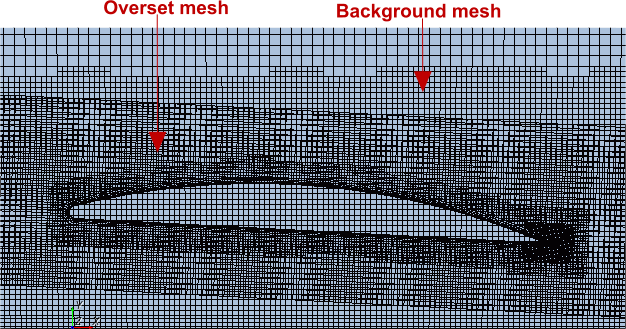

以下是重叠网格表示的示例。 此表示显示所有背景和重叠区域网格单元，而不管其是否处于活动状态。

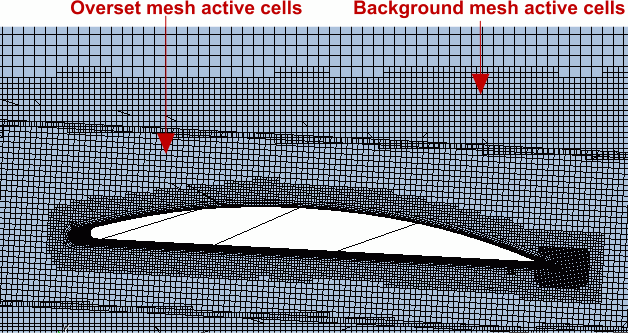

要仅显示活动网格单元，选择“体网格”表示。 将基于此表示进行可视化和报告。

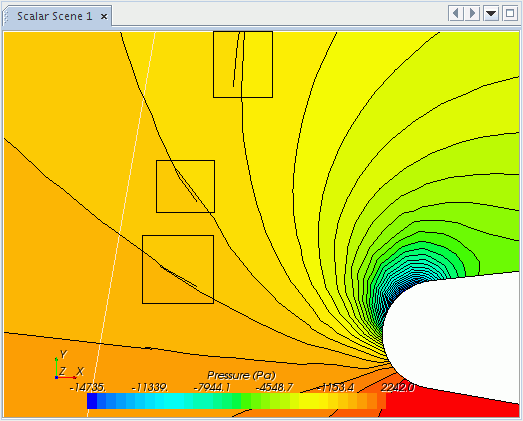

可单独基于每种网格可视化求解。 在重叠区域中，背景网格的节点通常不会与重叠网格的节点重合。 如果网格不够精细，则这种不连续性可能造成一些可视化问题。 轮廓线上就会出现这种问题。 下图显示的轮廓线上的不连续性是离散化误差造成的，并会随着网格的加密而降低。

背景与重叠区域的活动网格单元的重叠（重叠区域）还会影响体积积分。 体积积分将对所有活动网格单元的体积进行积分，即背景和重叠区域中的网格单元的重叠体积都会进行积分。 这样，由于对重叠区域中的活动网格单元进行了重复积分计算，因此体积积分在整个解域中引入了一些不准确性。

当壁面或物理边界位于背景或重叠区域内时，表面积分不会出现此类问题。 但是，如果背景网格和重叠网格中的边界相互重叠，这会导致活动面重叠。 在这种情况下，由于会对所有活动面进行积分，因此可能在表面积分中引入不准确性。 还会对边界的重叠区域进行重复积分计算。
