设置重叠网格与液膜

对于某些应用，它可用于合并重叠网格与液膜。

此类应用的示例为：

  • 汽车车窗雨刮器
  • 发动机气缸中带有可移动活塞的燃料流量计

对于从一个重叠区域传递到另一个重叠区域或背景区域的液膜壳区域，现在可以进行建模。

对于重叠网格和液膜的组合，将应用以下要求：

  • 必须在滑动配置中设置重叠模型，这表示重叠区域的边界必须与背景区域的边界重合。
  • 必须在重叠区域和背景区域的滑动边界上创建壳区域。
  • 壳区域的每个重叠网格交界面必须具有对应的三维重叠网格交界面。
在开始为重叠网格设置液膜之前，按照这些要求生成合适的网格。此外，对于背景区域和重叠区域，与液膜相邻的体网格的尺寸必须一致。下图显示了一个示例：

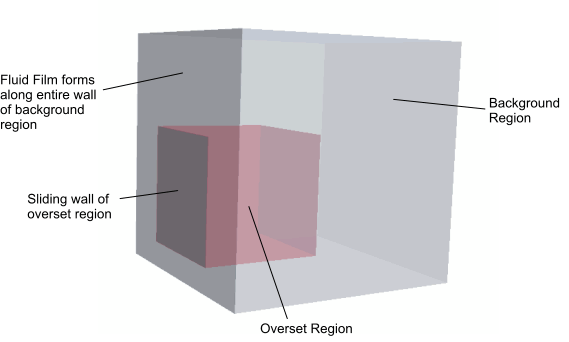

将小立方体建模为重叠区域（红色），并且沿着建模为背景区域（灰色）的大立方体的侧壁滑动。在整个背景区域侧壁上形成流体，以与重叠区域的滑动壁面重合。为液膜创建两个壳区域：一个区域在红色立方体的滑动壁面上，另一个区域在灰色立方体的侧壁上。通过在两个壳区域之间创建重叠网格交界面，液膜可以从一个壳区域传递到另一个壳区域。

要为重叠网格设置液膜：

  1. 设置液膜模型。

    请参见设置液膜模拟。

  2. 为液膜模型设置壳区域。必须在背景区域的边界上创建一个壳区域，并在重叠区域的边界上创建另一个壳区域。

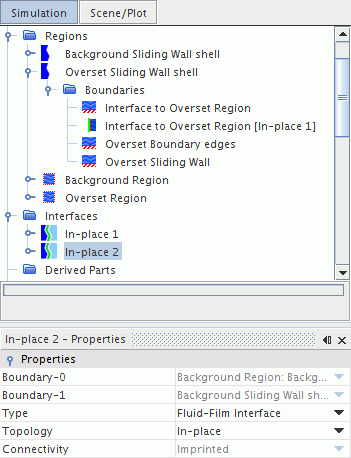

    作为此过程的一部分，将自动创建压印的滑动重叠边界的液膜交界面和边。

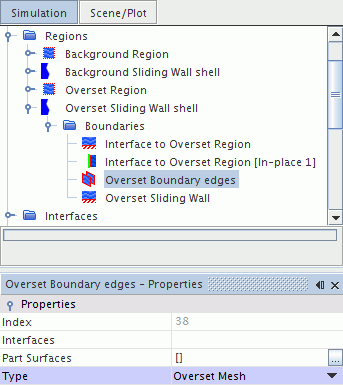

  3. 将压印的滑动重叠边界边的边界类型设为重叠：
    1. 选择区域 > [重叠壳区域壳体] > 边界 > [重叠边界边]节点，然后将类型设为重叠网格。
  4. 在重叠区域上设置重叠网格边界。

    请参见 设置重叠区域

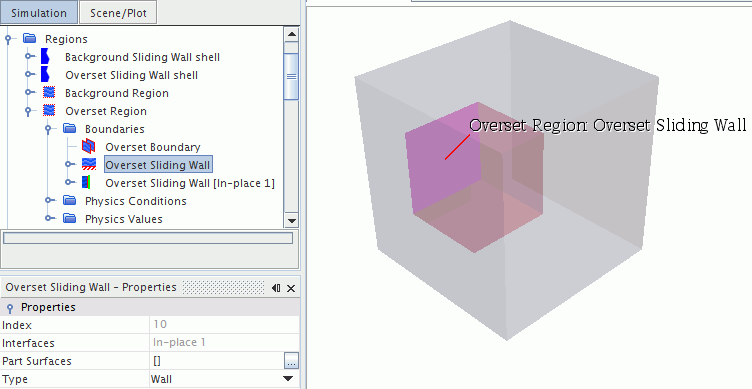

  5. 在重叠区域中，选择滑动边界，然后将其类型设为与背景区域内的接触边界类型匹配。通常，此边界为壁面边界。
  6. 选择区域 > [重叠壳区域壳体] > 边界 > [重叠滑动壁面] > 物理条件 > 参考坐标系指定节点，然后将选项设为基准坐标系。
  7. 在背景区域和重叠区域之间创建重叠网格交界面。

    请参见重叠层次结构和重叠网格交界面。

注目前，具有液膜的重叠网格不支持创建零间隙交界面。
  1. 在背景区域和重叠区域的液膜壳区域之间创建重叠网格交界面。
    1. 选择背景区域和重叠区域的多个壳区域。
    2. 右键单击任何突出显示的项目，然后选择创建重叠网格交界面。

液膜现在可以从背景区域上的壳区域传递到重叠区域上的壳区域，反之亦然。
