重叠网格的自适应网格细化
自适应网格加密 (AMR) 技术包含适用于重叠网格的内置自适应准则。此准则提供自适应，以匹配较低优先级区域与较高优先级区域之间的网格单元尺寸。

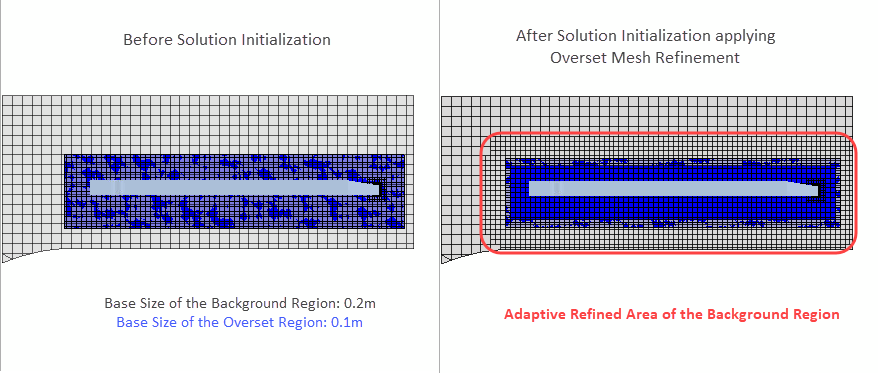

在有一个背景区域和一个重叠区域的情况下，背景区域的网格单元会根据重叠区域的网格单元进行加密或粗化。应用重叠网格细化有助于确保在重叠网格交界面上成功插值。示例如下所示：
均匀间隙加密
要在间隙区域中实现更好的控制，可以将“均匀间隙加密”应用为“重叠网格加密”的专家选项。均匀间隙细化的目的是先收集位于特定间隙距离间隙区域宽度内的所有网格单元，如果棱柱网格单元细化未设为无，则包括棱柱网格单元，然后根据所选的细化模式执行细化。

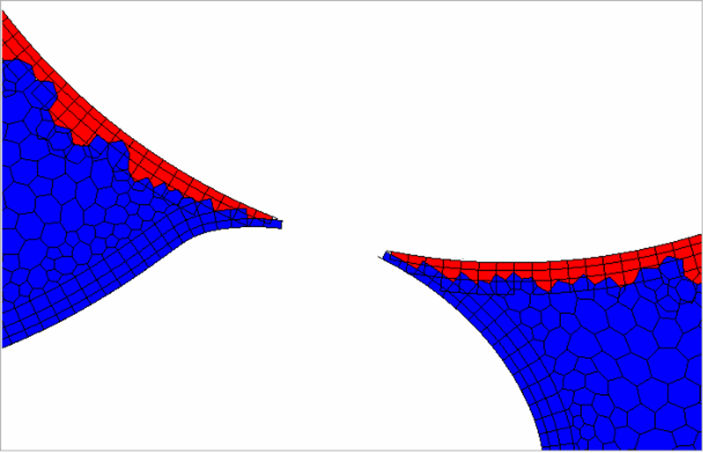

为了获得足够的网格单元数来求解穿过间隙区域的流体，通常需要执行加密。如果间隙区域被重叠交界面包围，则壁面边界之间可能会出现空隙。示例如下所示：

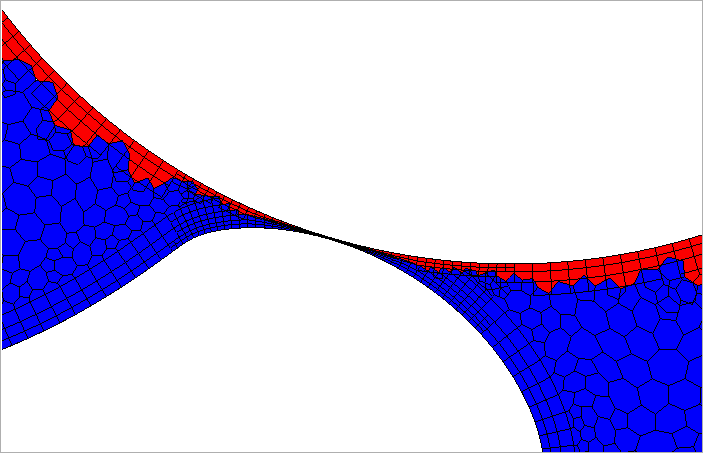

在本例中，通过激活加密等级为 1 且间隙区域宽度为 0.001 m 的均匀间隙加密模型，重叠孔切削后的加密间隙区域变为如下所示：

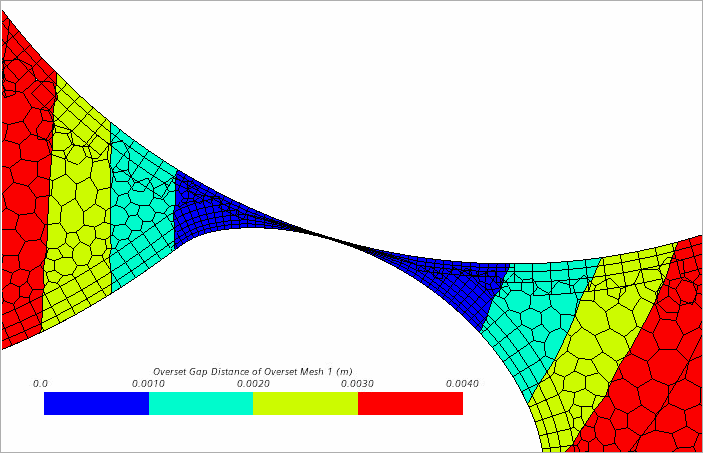

下图显示了此示例的场函数 OversetGapDistance 的绘图。另请参见：OversetGapDistance。
间隙宽度 0.001m 内的网格单元在各向同性加密一次：
使用自适应网格加密的棱柱层收缩

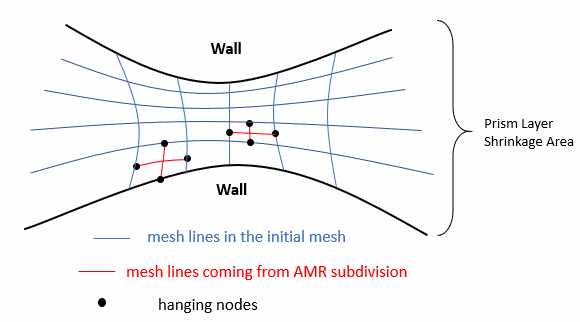

在重叠模型中使用棱柱层收缩时，收缩区域中必须始终具有均匀的网格单元密度。悬挂节点无法由棱柱层收缩模型处理，如下图所示：
要避免收缩区域中存在悬挂节点，可使用以下方法之一：
- 充分对间隙执行网格加密，并停用 AMR 的棱柱网格单元加密。
- 激活均匀间隙加密模型，并将间隙区域宽度设为大于临界棱柱层收缩间隙宽度的值，以使收缩区域中不出现悬挂节点。
