设置棱柱层收缩
如果希望在重叠模拟中将体移动至更接近其他体或壁面，可以激活棱柱层收缩以使构成小间隙的网格单元变形。默认情况下，只有壁面边界处的棱柱网格单元才会收缩。另请参见：棱柱层收缩和棱柱层收缩参考。
- 设计的网格在构成间隙的每个壁面边界上至少具有五个棱柱层。建议使用棱柱层网格生成器。增强层网格生成器可从拓扑方面生成当前不支持的非棱柱体单元。嵌入式薄体网格生成器会导致棱柱体单元检测失败。
如果锐边和锐角处发生收缩，将设为 0。
- 对于需要构成小间隙的每个重叠网格交界面或重叠网格零间隙交界面，选择，然后激活 Prism Layer Shrinkage(棱柱层收缩)。
对于零间隙重叠网格交界面，可以指定最小间隙距离，以防止达到最小间隙距离时棱柱层收缩。使用此设置触发重叠零间隙交界面在指定的间隙距离处封闭。
- 选择并将最小间隙距离设为用于封闭间隙的间隙宽度值。
-
棱柱层收缩算法默认自动检测每个边界收缩的棱柱层数。如果自动选项失败，可以手动控制区域中的棱柱层收缩，如下所示：
- 要将自适应棱柱层指定切换到用户自定义，选择并将自适应棱柱层指定设为已指定。
- 要指定进行收缩的最大棱柱层数，选择节点并指定自适应棱柱层数。
- 要指定边界之间的最小活动棱柱层数，选择节点并指定间隙的棱柱层数。
- （可选）可以在固体和流体区域之间的映射边界交界面上直接触发棱柱层收缩。对于流体结构相互作用 (FSI) 模拟，此功能特别有用，因为通常会使用具有不同的网格元素的不同离散化方法，并且数据传输是使用映射边界交界面实现的。激活此类交界面上的棱柱层收缩行为：

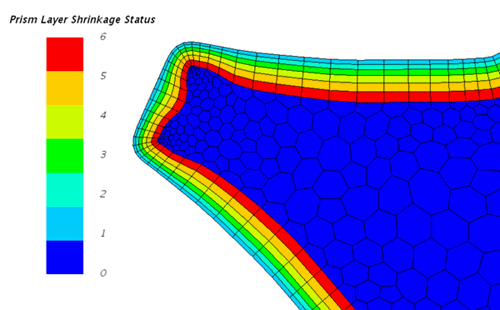

- （可选）初始化求解并检查棱柱层收缩状态场函数。
所有成功检测到的棱柱网格单元均以其层号进行标记。请参见 重叠网格场函数参考 - （可选）默认情况下，只有在壁面边界处才发生棱柱层收缩。诸如对称、速度入口或压力出口等其他边界类型都将忽略不计。如果需要在其他边界类型上进行收缩：
- 选择并将收缩行为设为已启用。
