创建重叠网格交界面

重叠网格交界面将一个重叠区域与背景区域或另一个重叠区域耦合。

要创建重叠网格交界面，可以使用以下两个选项：
  • 重叠网格交界面

    对于除零间隙配置外的所有重叠网格模拟，均使用此类型的重叠网格交界面。

    有两个选项可用于创建区域重叠网格交界面：
    • 通过选择成对 (=2) 区域创建单个交界面。
    • 通过选择多个 (>2) 区域创建多个交界面。

    根据区域的选择方式，执行以下某项操作：

    区域选择 步骤
    成对 (=2)
    1. 使用 <Ctrl><单击> 选择两个区域（一个重叠区域和一个背景区域，或者两个重叠区域）。
    2. 右键单击选定的区域，然后选择创建交界面 > 重叠网格。
    3. 选择交界面 > 重叠网格 1 节点，然后设置Overset Mesh Interface Properties。
    多个 (>2)
    1. 使用 <Ctrl><单击> 选择重叠交界面的所有相关区域（包括背景区域）。
    2. 要创建多个重叠交界面，执行以下某项操作：
      • 右键单击选定区域并选择创建交界面 > Overset Mesh (Multi-level)(重叠网格（多层）)，以在每个区域组合之间创建交界面。
      • 右键单击选定区域并选择创建交界面 > Overset Mesh (Two-level)(重叠网格（两层）)，以在每个非背景区域和背景区域之间创建交界面。
    3. 展开交界面节点，并设置所有重叠交界面的重叠网格交界面属性。
  • 可使用两个选项创建区域重叠网格零间隙交界面；另请参见重叠网格交界面：
    • 通过选择成对区域创建单个交界面。
    • 通过选择多个区域创建多个交界面。
    区域选择 步骤
    成对 (=2)
    1. 使用 <Ctrl><单击> 选择两个区域（一个重叠区域和一个背景区域，或者两个重叠区域）。
    2. 右键单击选定的区域，然后选择创建交界面 > 重叠网格零间隙。
    3. 选择交界面 > 重叠网格零间隙 1 节点，然后设置Overset Mesh Interface Properties。
    4. （可选）选择边界 > 零间隙层数节点，然后设置零间隙层数属性。
      注对于间隙中的给定网格分辨率，此选项可用于更改间隙的宽度。间隙中的网格单元将会停用，且不会有流体通过该间隙。

    每个边界节点下将添加 ZeroGapWall(零间隙壁面) 边界和零间隙层数节点。Overset Mesh ZeroGap 1(重叠网格零间隙 1) 节点将添加到交界面节点下。
    多个 (>2)
    1. 使用 <Ctrl><单击> 选择重叠交界面的所有相关区域。
    2. 要创建多个重叠交界面，执行以下某项操作：
      • 右键单击选定区域并选择创建交界面 > Overset Mesh ZeroGap (Multi-level)(重叠网格零间隙（多层）)，以在每个区域组合之间创建交界面。
      • 右键单击选定区域并选择创建交界面 > Overset Mesh ZeroGap (Two-level)(重叠网格零间隙（两层）)，以在每个非背景区域和背景区域之间创建交界面。
    3. 展开交界面节点，并设置所有重叠零间隙交界面的重叠网格交界面属性。
有多个重叠网格交界面时，可以通过以下方式控制孔切削过程使用区域的顺序：
  • 交换单个交界面上的分配区域。为此，右键单击重叠交界面并选择交换区域。
  • 在重叠层次结构管理器中重新排列区域优先级。
要更改当前重叠层次结构：

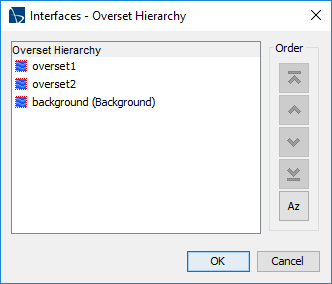

  1. 选择交界面节点，然后通过单击属性的右侧打开重叠层次结构管理器。


  2. 在列表中选择一个区域，然后向上移动其顺序。
