重叠网格故障排除
提供了多个故障排除功能以用于分析重叠网格的质量。
无需通过初始化重叠网格交界面来运行模拟就可以生成重叠网格：

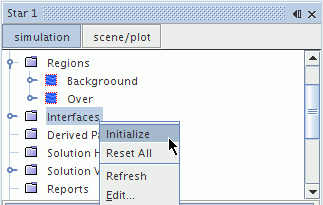

- 右键单击交界面节点并选择初始化。
-

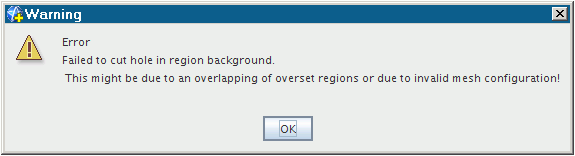

如果背景和重叠区域未成功耦合，即重叠孔切削流程失败，则会显示以下错误消息。

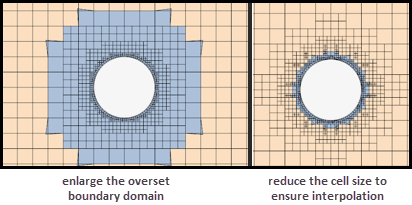

- 重叠孔切削失败的原因通常有以下几个：
检查网格单元状态
要检测网格缺陷，可以通过创建重叠网格单元状态标量场来检查重叠网格的网格单元状态。有关重叠网格单元状态值的列表，请参见重叠网格场函数参考。

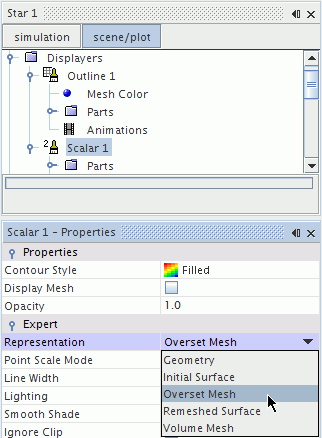

- 将标量网格表示设为重叠网格。
- 分别检查每个区域。建议将标量栏范围从 -2.0 手动更改为 1.0。在这种情况下，所有活动网格单元的值为 0，非活动网格单元的值为 1，且受体网格单元值为 -2。受体网格单元必须将活动网格单元与非活动网格单元分开；不允许活动网格单元与非活动网格单元直接接触。

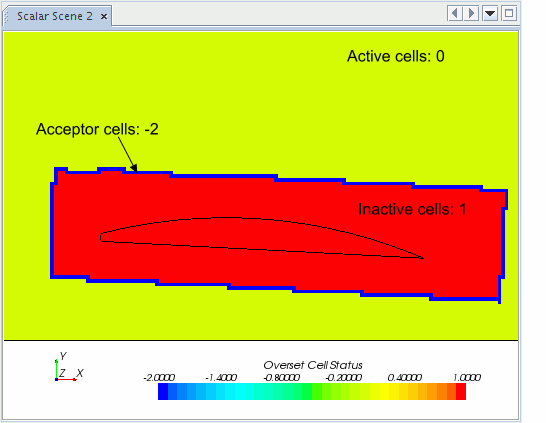

以下是背景区域的标量场。重叠区域网格单元已停用。

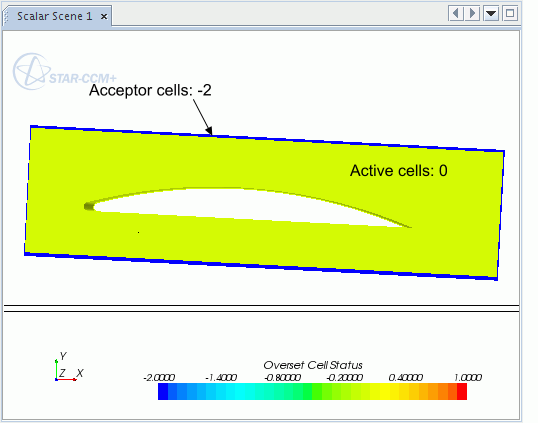

重叠区域仅包括已求解管理方程的网格单元。
可以在场函数参考下找到可用于网格分析的所有其他标量场选项。
报告重叠网格交界面的插值质量
要检测在重叠网格交界面处出现低质量插值的时间步，可以创建特定的重叠报告。请参见重叠网格插值质量报告。
检测具有低质量插值的受体网格单元
要检测具有低质量插值的受体网格单元，可视化场函数 ChimeraGridTestData（请参见 ChimeraGridTestData）。绝对值较高的网格单元是具有高插值误差的网格单元。要改进重叠网格插值，可提高出现高插值错误的网格单元质量并检查其供体网格单元的质量。
可视化受体-供体相关性
要可视化受体网格单元的关联供体网格单元，可以在重叠网格交界面上增长受体网格单元。可以在重叠网格区域或背景网格区域中执行此操作。
此可视化有助于了解整个交界面上的数据交换，并标识缺陷网格单元的来源。

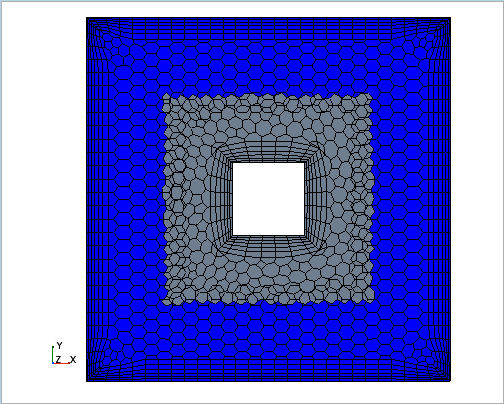

可视化以下重叠示例中的受体-供体关系：

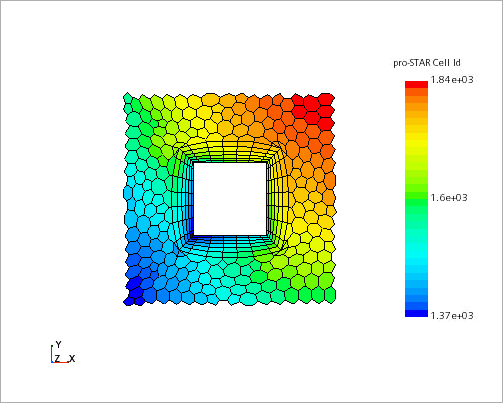

- 使用场函数 pro-STAR 网格单元 id 绘制一个区域，例如，重叠区域：
- 在场景中，单击相关受体网格单元，然后按 '.'。此操作将在输出窗口中显示 pro-STAR 网格单元 id。
- 右键单击节点并选择。

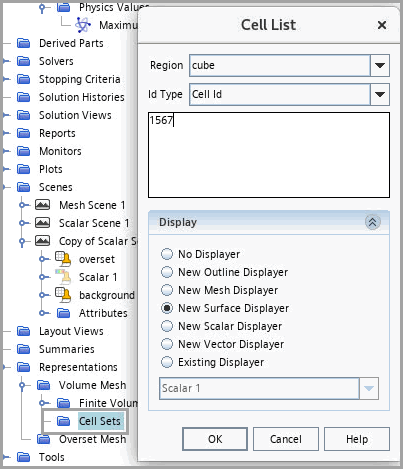

- 在网格单元列表对话框中，指定区域并输入所选受体网格单元的网格单元 id：
单击“确定”。新的网格单元将添加到单元网格集节点。
- 要确保受体-供体关系是在整个重叠网格交界面上建立的，右键单击交界面节点并选择初始化，或者单击模拟工具栏中的初始化求解。
- 右键单击 节点并选择跨界面增长。

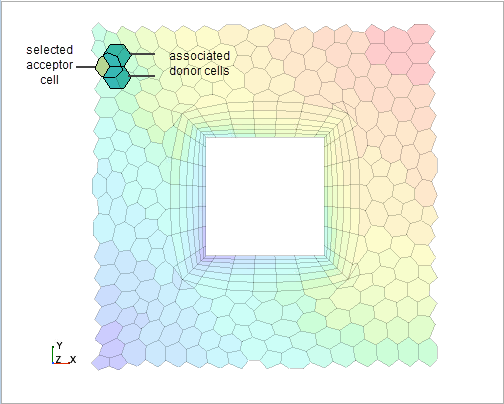

相关供体网格单元将添加到现有单元网格集。
查看重叠错误网格单元集
如果在重叠装配过程中重叠网格交界面处发生错误，系统会创建一个包含所有 Overset Error Status(重叠错误状态) 不等于 0 的网格单元的网格单元集。
要在模拟过程中创建连续网格单元集：
- 选择 并激活将错误处理为警告。
分析重叠插值类型
当不符合指定插值类型的网格要求时，模拟过程中的重叠插值类型可能会发生变化。要分析实际使用的重叠插值类型：
- 创建标量场景并显示场函数 Overset Interpolation Type(重叠插值类型)。
有关更多信息，请参见重叠网格场函数参考。
