使用二面角选择模式

二面角阈值根据与边相连的面的面法线之间的角度选择边。 可以选择连接三个或更多面的边。

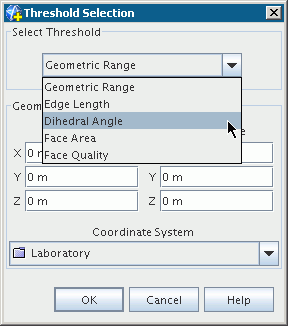

  1. 要激活二面角选择模式，从选择阈值下拉菜单中选择二面角选项。

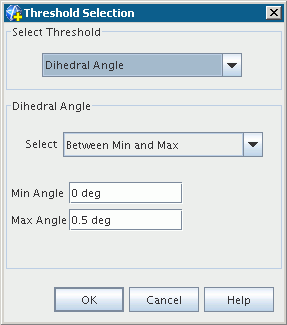

  2. 使用二面角阈值时，在阈值选择对话框中指定最小角度和最大角度。


    此工具接受任何可用的角度单位，最小值和最大值字段中允许使用不同的单位系统。

    选择下拉菜单中有四个可改变范围定义的选项。

    • 在最小值和最大值之间 - 选定边的二面角介于用户自定义的最小角度和最大角度之间。
    • 大于最小值 - 选定边的二面角大于用户自定义的最小角度，最大角度字段处于停用状态。
    • 小于最大值 - 选定边的二面角小于用户自定义的最大角度，最小角度字段处于停用状态。
    • 小于最小值和大于最大值 - 选定边的二面角小于用户自定义的最小角度或大于最大角度。
