使用 CAD 关联选择模式
可以使用阈值选择基于 CAD 关联的面、边或节点。
-

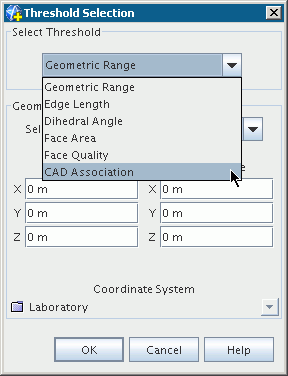

要激活 选择模式，可从下拉菜单中选择 选项。
-

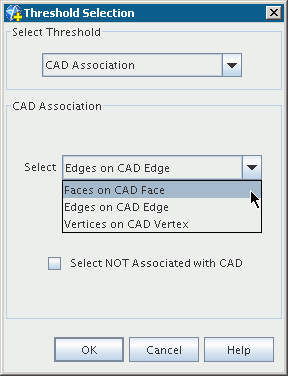

下拉菜单中提供了三个指定选项：
- 用于选择所有与 CAD 面关联的面。 CAD 面是 CAD 模型中定义的零部件表面。
- 用于选择所有与 CAD 边关联的边。 CAD 边是 CAD 面的周长。 此选项可用于标识当使用表面重构时哪些边与定位网格和几何特征一起使用。
- 用于选择所有具有关联 CAD 节点的节点。 CAD 节点是两个 CAD 边相交处的点。
激活选择“不与 CAD 关联”选项有相反的效果，用于选择没有 CAD 关联的面、边或节点。

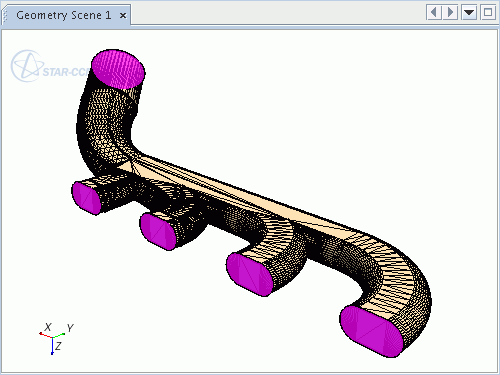

例如，考虑以下表面，其面具有使用 CAD 关联显示选项以米黄色高亮显示的 CAD 关联：

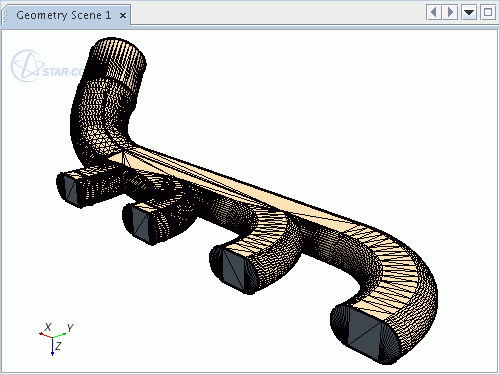

使用 选项并勾选复选框以选择没有 CAD 关联的面具有以下效果：

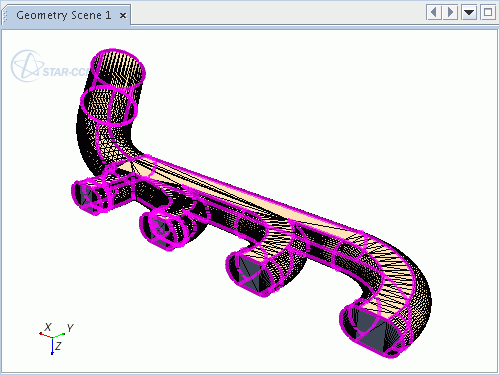

下图显示具有 CAD 关联的边，这些边与定位网格和几何特征一起使用：
