嵌入式工具参考
常用工具嵌入在图形窗口中。
颜色模式
颜色模式将对图形窗口中的可见面进行着色。使用默认色以外的颜色模式将禁用诊断颜色。
无论是在“块”模式还是“单独”模式下，嵌入式工具的工作方式都相同。

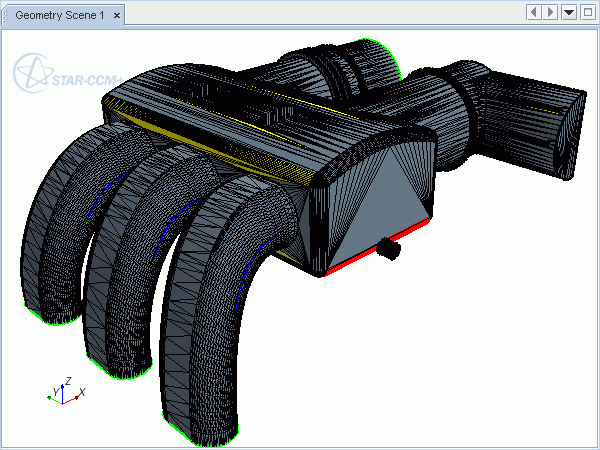

- 默认色
- 使用默认色对显示中的面进行着色，但通过表面诊断着色的错误面以及压印和相交中的源面和目标面除外。

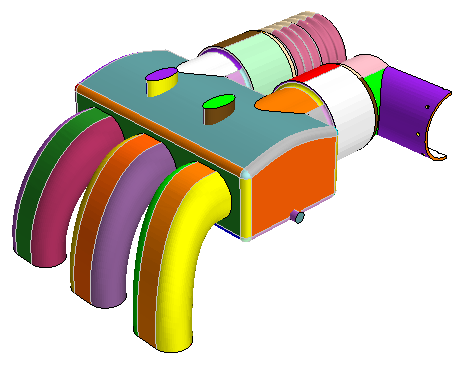

- 块
- 根据面的基础块定义对其进行着色。共享块定义的面将使用相同的颜色。

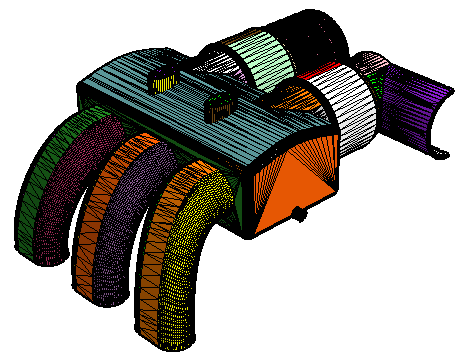

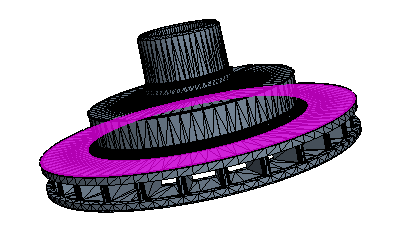

单独选择模式 块选择模式
- CAD 关联
- 根据面是否具有 CAD 关联对其进行着色。

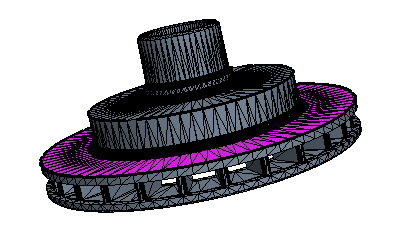

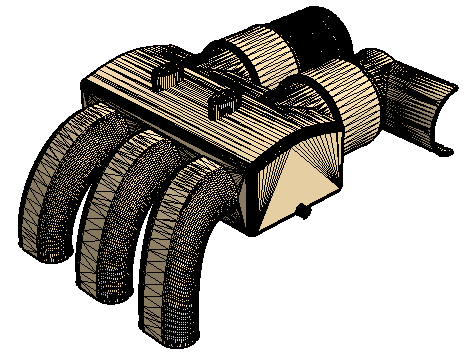

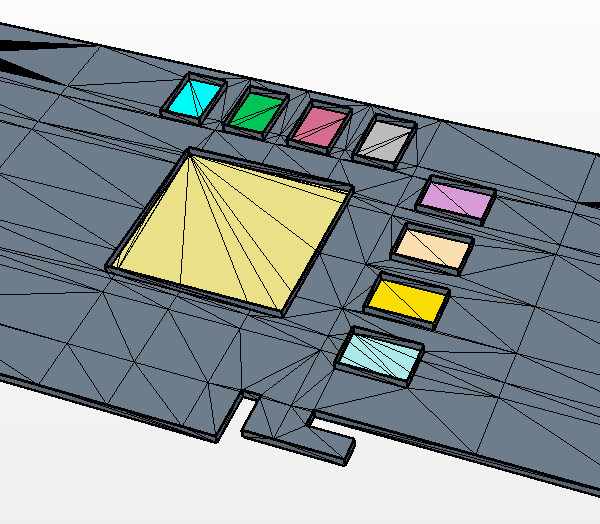

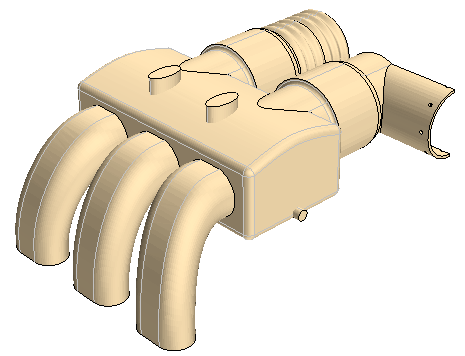

米黄色面表示其基础 CAD 可在网格化过程中用于 CAD 投影的表面。深灰色表面表示没有 CAD 关联的表面。下面是 CAD 关联颜色模式的示例。

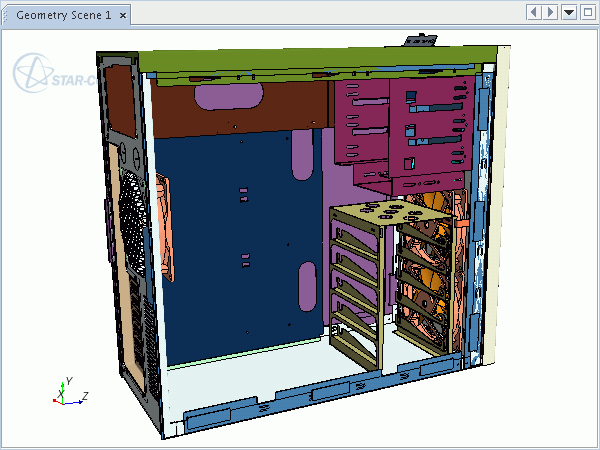

单独选择模式 块选择模式

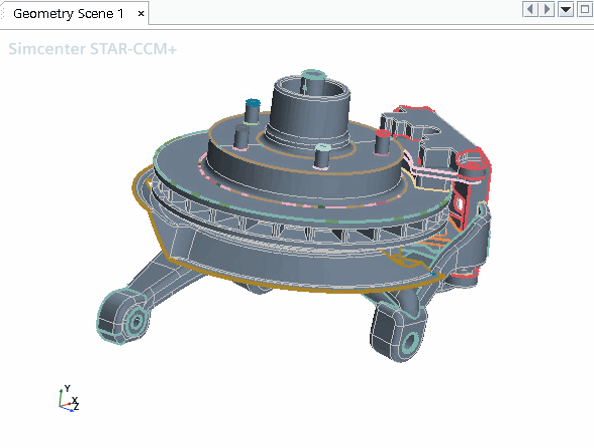

- 部件曲线
- 对每个部件曲线使用不同颜色高亮显示部件曲线。

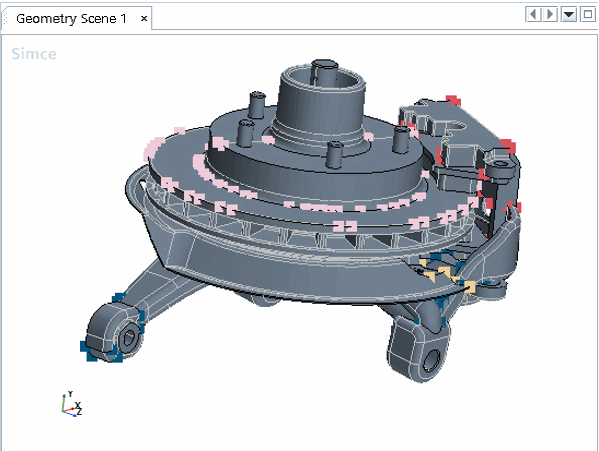

- 部件点
- 对每个标记的节点组使用不同颜色高亮显示部件点。仅当模拟树中启用了部件点后，此选项才可用。

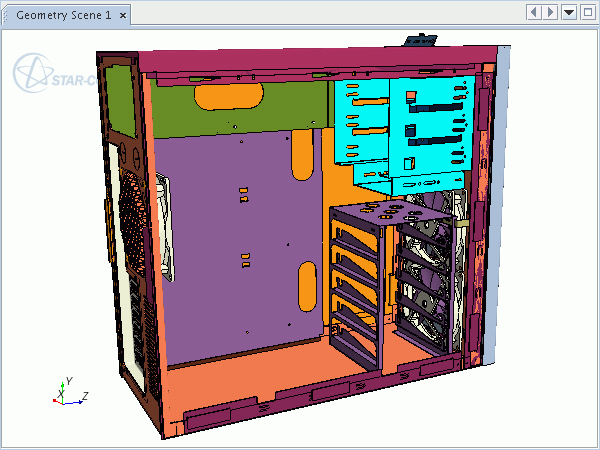

- 部件表面
- 根据面所属的表面对其进行着色。
- 部件表面（定制）
- 显示用户指定的部件表面颜色。如果颜色尚未分配给部件表面，它在场景中使用其默认石板灰色显示。
- 部件边界
- 根据面分配至的边界对其进行着色。

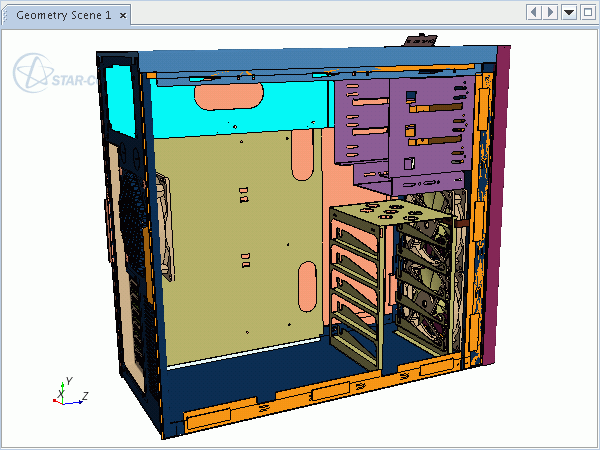

- 部件
- 根据面所属的部件对其进行着色。
- 部件（定制）
- 显示用户指定的部件颜色。如果颜色尚未分配给部件，它在场景中使用其默认石板灰色显示。

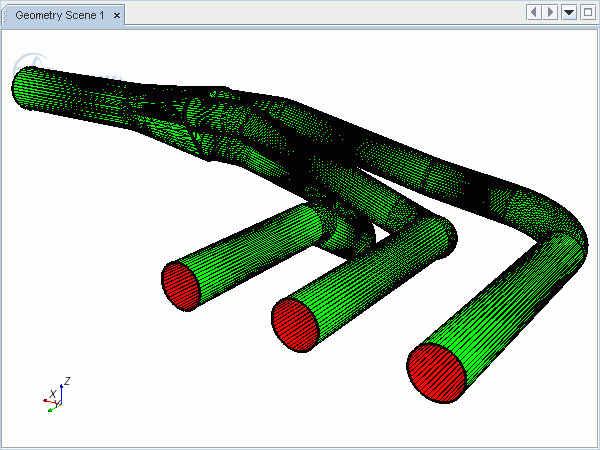

- 面法向
- 根据面的拓扑方向（即，面法线的方向）对其进行着色。
绿色面的面法向为正，而红色面的面法向为负。
对于闭合体，正面法向（绿色）指向外部，而负面法向（红色）指向内部。如果导入的是固体部件，用表面修复中的抽取命令得到内表面，则方向正好相反，因为面法向在导入时从固体成分指向外部。
在合并/压印模式下，此选项将覆盖默认色。因此，绿色面和红色面不是标识源面和目标面，而是标识正面法向和负面法向。
- 接触/交界面
- 根据面的基础部件表面/边界对接触/交界面内的面进行着色。使用“接触/交界面”颜色选项，可快速可视化和评估任何给定压印结果的质量。如果在主接触/交界面颜色上下文中看到任何灰色或其他颜色的面，则表示结果不完整或不正确，需要进一步关注。用来表示接触的颜色将与基础部件表面着色使用的颜色不同。例如，如果在按部件表面着色与按接触着色之间来回切换，则系统将对接触面应用不同的颜色。
显示控制工具
显示所有面- 显示所有部件面。当前选定的所有面均保持选中状态。
隐藏所有面- 隐藏所有部件面。当前选定的所有面均保持选中状态。
显示选定的面- 显示当前在图形窗口中选定的面。
隐藏选定面- 隐藏当前在图形窗口中选定的面。通过从显示的相邻面增长或通过显示所有面，可以重新显示隐藏的面。
显示部件表面的面- 使用显示部件表面对话框可指定要显示的部件表面和接触。
隐藏部件表面的面- 使用隐藏部件表面对话框可指定要隐藏的部件表面和接触。
增长显示的面- 从当前显示的面将显示增长一组相邻面。
收缩显示的面- 从当前显示的面（基于相连节点）将选择收缩一组相邻面。
切换面、边和节点选择深度控制- 切换用于显示选定面、边和节点的深度控制方法。默认情况下，不会激活深度控制，所有选择均通过模型显示。
当深度控制处于活动状态时，被模型外部表面遮挡的选择将在视图中隐藏。
当深度控制打开时，选定的特征边不会在场景中高亮显示。打开屏幕透明度时，会导致深度控制的效果无效。
恢复先前显示的场景面- 执行显示更改时，Simcenter STAR-CCM+ 会同时存储当前显示的面子集和先前显示的面子集。激活后，此选项可用于在修补表面场景中的当前面子集和上一个面子集视图之间切换。
存储和调用当前显示表面的基于个体（面）和块的视图快照- 用于存储、管理和调用任何场景配置的几何体和视图信息。显示工具分为两种不同的模式：
- 主按钮 - 打开管理视图快照对话框。
- 拆分按钮 - 打开用于存储和恢复快照的快速访问菜单。
选择控制工具
选择区域- 通过此工具，可使用多边形区域在显示的表面上选择实体。
如果属于一个面的所有三个节点均在该区域内，即使该区域并未完全包围这个面，此工具也会选择该面。如果属于一条边的两个节点均在该区域内，此工具会选择该边。当一个节点在该区域内时，此工具会选择该节点。
要结束区域选择，右键单击图形窗口或单击起点。
选择选项中介绍了该工具的各种功能。
选择指定阈值- 通过此工具，可使用阈值选择对话框在显示的表面上选择实体。
区域选择工具提供了四个选择选项，可通过展开选择区域按钮访问这些选项。
使用阈值选择选项将打开阈值选择对话框，可在其中指定阈值并输入最小值和最大值。请参见使用指定阈值进行选择。
选择部件表面/部件曲线上的面/边- 此工具可用于提供对象选择器，在活动模型中选择、添加、移除或子集部件表面、曲线、点和接触。对于部件表面/曲线/点，此工具将根据面、边和节点过滤器选择相关实体。挡板接触将显示在对象选择器中。周期接触不会显示在对象选择器中，因此无法使用。
仅当至少已在模型中创建一个部件点时，对象选择对话框中才会显示点文件夹。
可以通过两种方法选择表面上的实体：- 使用“选择控制”。请参见使用选择控制选择表面和曲线。
- 使用图形窗口。请参见使用图形窗口选择表面和曲线。

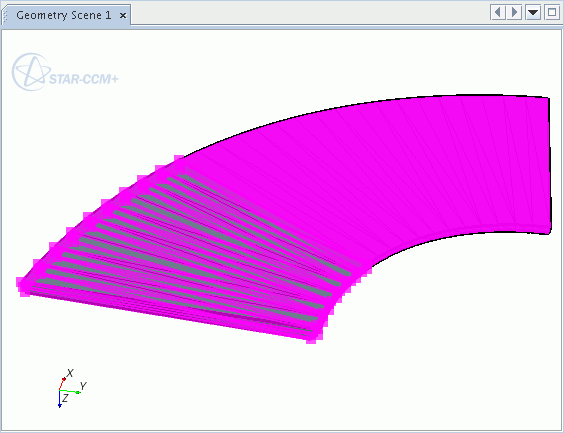

增长选择- 此工具将从预先选择的面、边或节点将选择增长一组相邻面。该工具将从选择中的任何相连节点增长。至少选择了一个面、边或节点时，此按钮将变为可用。

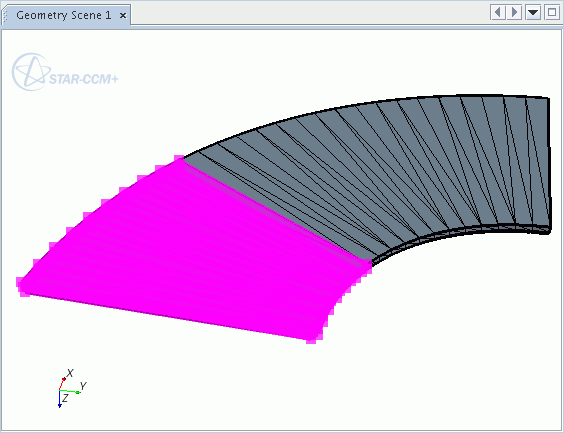

收缩选定- 此工具将预先选择的面收缩一个相邻面（基于这些面的相连节点）。至少选择了一个面时，此按钮将变为可用。

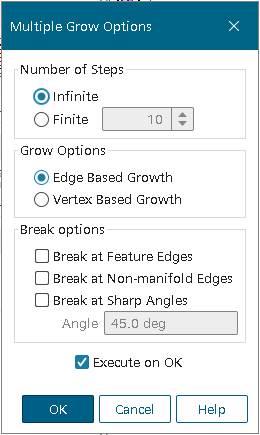

多增长选择- 此工具将从预先选择的面、边或节点增长多组相邻面。
步数
此组合框提供了两个选项：
- 无限 - 使面一直增长，直到所有的相连部件面都包含在选择中。
- 有限 - 使面按提供的有限值增长，且增长基于相连边或节点，具体取决于增长选项
增长选项
增长选项确定选择如何增长：基于边或基于节点。
- 基于边增长 - 选择有一条边与当前选定面相连的面。该工具不包括通过节点连接到表面的面。
- 基于节点增长 - 选择有一个节点与当前选定面相连的面。这将逐步加快面的增长速度，并支持在另一个通过单个节点连接的表面上进行选择。
中断选项
此组合框提供了以下选项来约束增长范围：
- 在特征边处中断 - 在部件表面上的部件曲线处中断面的增长
- 在非流形边处中断 - 在部件表面上的非流形边处中断面的增长
- 在锐角处中断 - 将根据用户自定义的角度在表面中的锐角处中断面的增长。
选择关联边- 此工具将选择基于当前显示的面或节点的关联边。 选择关联边选项对话框可用于配置选择关联边工具的行为。它包含以下属性：
- 选择所有边 - 此默认选项将选择属于高亮显示面和节点的所有边。
停用此选项后，选择周长边和选择特征边选项将可用。
- 选择周长边 - 将选择位于一个面或一组连续面的周长上的边。
- 选择特征边 - 将选择标记为部件曲线的关联边。
可以同时选择选择周长边和选择特征边。
- 选择所有边 - 此默认选项将选择属于高亮显示面和节点的所有边。
选择关联节点- 此工具将选择基于选定面或边的关联节点。 选择关联节点选项对话框可用于配置选择关联节点工具的行为。仅当在模拟中启用部件点或者模型包含部件点时，这些选项才可用。它包含以下属性：
- 选择全部节点 - 将选择属于高亮显示面和节点的所有节点。
- 选择特征节点 - 将选择标记为部件曲线的关联节点。

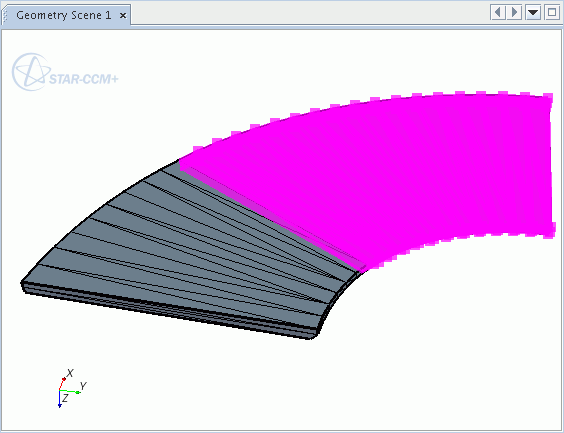

反转选择- 此工具将反转基于活动模型（而非显示模型）的面、边和节点的当前选择。
执行反转时将考虑过滤器选项。例如，假设已选择若干面和边，但只需要反转面的选择。可以停用边过滤器复选框，使面过滤器复选框保持激活状态，然后单击反转选择按钮。活动模型中先前未选择的所有面均会选中，而先前选择的面将被取消选择。
至少选择了一个面、边或节点时，此工具将可用。如果在反转之前未选择任何对象，反转集合将为空。
以此操作为例，思考以下包含面、边和节点的选择。
如果勾选面、边和节点对应的所有三个过滤器并单击反转选择按钮，则相应的反转选择包括面、边和节点。
但是，如果仅勾选面过滤器并停用边和节点过滤器，则反转选择仅包含面。当前选择的其余部分将保持原样。
如果停用所有三个过滤器，则不执行反转。
