使用选择曲线模式

使用选择曲线模式可快速选择由根据角度标记特征工具或相关工具标记为部件曲线的边。

此工具的典型用途包括取消特征边标记以及将特征边分配到新部件曲线或现有部件曲线。

  1. 激活边过滤器。
  2. 单击 （切换选择曲线模式）。
    注此操作会取消选择所有先前选择的面和节点，仅保留作为部件曲线的现有边选择。

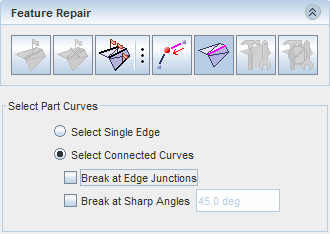

    选择部件曲线框显示在修复面板中。

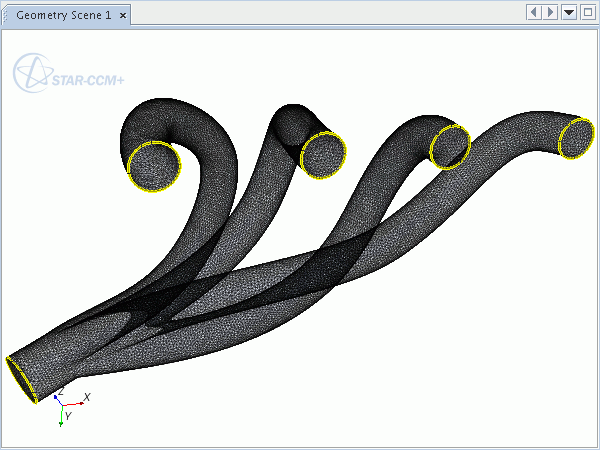

    部件表面变成半透明状态，部件曲线用黄色高亮显示。

  3. 选择所需的边：

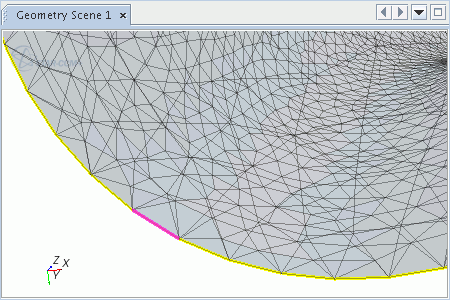

    • 要一次选择一个特征边，选择选择单边，并在图形窗口中进行选择。

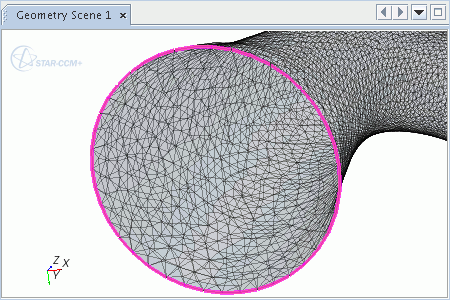

    • 要选择连接到选定边的所有特征边，选择选择连接曲线，并在图形窗口中进行选择。

      激活选择连接曲线选项可指定另外两个选项。这些选项可确定特征边选择停止的位置：
      • 在边接点中断 - 在三条或更多边相交处停止选择。
      • 在锐角中断 - 在用户自定义的角度处停止选择。
    • 使用“选择区域”工具 。

    单击多个特征边会自动添加到当前选择（即，无需按 <Ctrl> 进行多项选择）。

要取消选择某个选择，可使用以下两个选项：
  1. 单击图形窗口中选定的特征边取消选择边或连接边。
    切换选择曲线模式中的设置将确定边或相连边。
  2. 单击 （选择“无”）取消选择所有选定的边。
