理想滤波器

理想滤波器节点表示此功能。

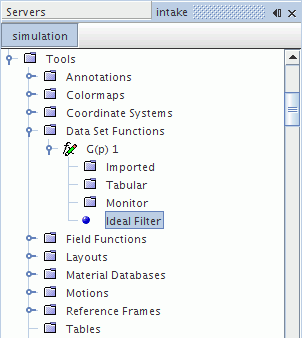

此节点具有属性以及常用菜单项。傅立叶变换的滤波器类型属性设为带通滤波器或带阻滤波器时，此节点变得可用。

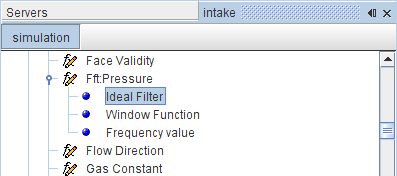

可以在傅立叶变换场函数中激活相同类型的子节点。

理想滤波器属性


低截止频率	使用带通滤波器时保留高于 $f_{1}$ （请参见Eqn. (537)）的频率，使用带阻滤波器时放弃。
