ReTheta_c 和 F_长度相关性

${Re}_{θ c}$ 和 $F_{l e n g t h}$ 相关性已根据 Suluksna 等人 [385] 建议的形式进行校准。相关性如下：

图 1. EQUATION_DISPLAY

{Re}_{θ c} = min [0.615 \bar{{Re}_{θ t}} + 61.5, \bar{{Re}_{θ t}}]

(1548)

图 2. EQUATION_DISPLAY

F_{l e n g t h} = min [0.5 + exp (7.168 - 0.01173 \bar{{Re}_{θ t}}), 300]

(1549)

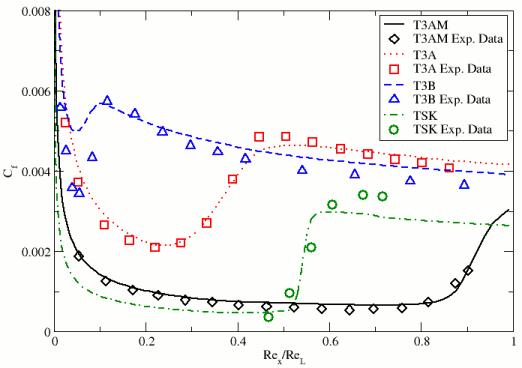

与 Eqn. (1530) 中 $Re_{θ t}$ 的相关性结合使用时，这些相关性使得 Gamma ReTheta 转换模型能够模拟旁路转换案例 T3A、T3B、T3AM[377] 以及自然转换案例 TSK[384]，如下图中所示。

用于已校准相关性的表面摩擦系数预测
