包含多个操作的共形四面体网格化

使用四面体网格生成器时，可以在分配给不同自动网格操作的部件之间生成共形网格。

为了成功生成共形四面体网格，必须满足以下条件：
  • 在上游网格中允许使用三角形和四边形网格。
  • 一个部件表面上的网格单元面的周长必须与接触部件上的重合网格单元面匹配，否则压印步骤可能会失败。
  • 尺寸必须在两个网格上相对兼容。如果尺寸差异很大，则压印步骤可能会失败。通常情况下，当一侧的网格尺寸比另一侧长约 10 倍时，会发生故障。
  • 目标一侧（即当前操作中的接触一侧）的任何内部特征都不予保留。
  1. 要激活共形选项：
    1. 选择自动网格 > 网格生成器 > 四面体网格生成器节点。
    2. 在属性窗口中，激活与现有网格共形。
    一个新的共形接触节点将显示在默认控制节点下。
  2. 要选择共形接触：
    1. 选择自动网格 > 默认控制 > 共形接触。
    2. 单击接触属性右侧的 （自定义编辑器）。
    3. 在共形接触对话框中，选择适当的接触。
    4. 单击确定以关闭对话框。
    要确保网格是共形网格，所有接触的零部件均必须使用四面体核心体网格生成器。

    还可以将薄体网格生成器与四面体网格生成器组合使用。网格生成器的这种组合将在网格操作之间在接触处生成共形四边形网格。只能在上游网格中选择薄体网格生成器 - 薄体网格生成器不支持四边形网格作为输入内容。如果在下游网格中选择薄体网格生成器，网格划分操作将失败。

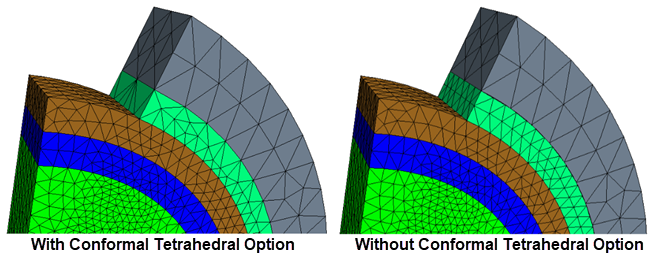

    以下屏幕截图显示了含有和不含共形选项的电机的分析示例。

    执行下游网格操作时，通过将棱锥体网格单元插入到四面体网格中来保持四边形面。
