移除约束

可以使用以下两种方法从草图中移除约束：

  • 在 3D-CAD 视图场景中选择约束图形。
  • 使用草图面板中的约束列表。

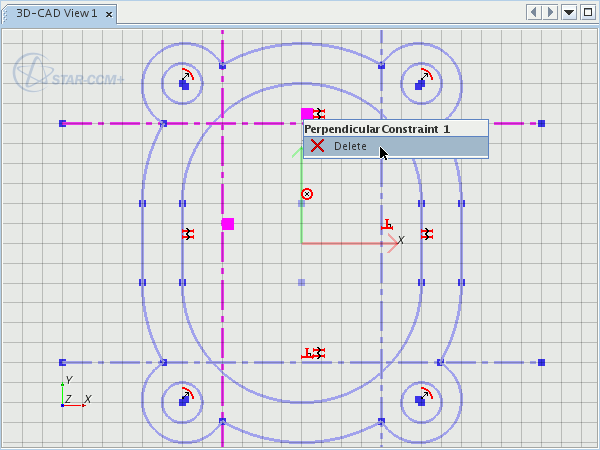

从 3D-CAD 视图场景移除约束

要直接在 3D-CAD 视图场景中移除约束：

  • 右键单击 3D-CAD 视图场景中的约束图形，然后选择删除。

  • 或者，选择约束图形，然后按 <Delete> 键。 仅选择将约束应用于一对草图实体的其中一个图形。

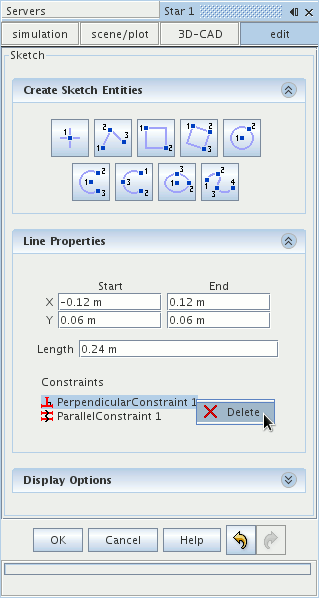

从约束列表中移除约束

要在草图面板中使用应用的约束列表移除约束：

  1. 在要移除约束的 3D-CAD 视图场景中，选择草图实体。 在草图面板中，显示了应用于选定草图实体的约束列表。
  2. 右键单击要移除的约束，然后选择删除。
