应用参考其他草图或现有几何的约束

在活动草图中创建约束时，可以从其他草图或几何选择边。

选定边会投影到活动草图上，并用于在活动草图中约束目标实体。如果活动草图的平面与参考草图的平面相交，则可以使用穿刺约束。请参见穿刺约束。只有分别从活动草图和参考草图中选择点和边时，此约束才可用，以确保这两个草图实体重合。

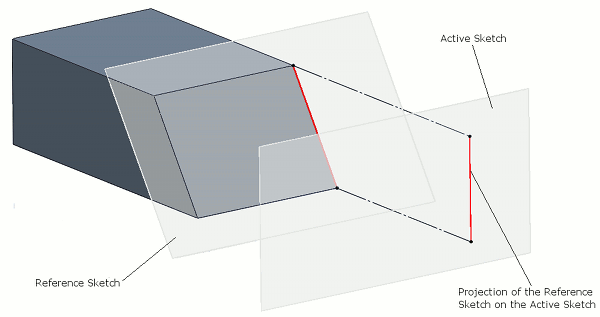

以下示例演示了投影的工作方式。

通过此功能，可以将草图实体与一个或多个现有草图对齐。对于参考几何也是如此，在这种情况下，参考几何上的选定边会投影到活动草图上。只能使用来自参考草图/几何的边来约束活动草图，而不能使用来自参考草图/几何的节点进行约束。修改参考实体时，也会修改该实体在受约束草图上的投影。此操作可以更改受约束草图。如果删除参考实体，也会删除基于该投影的约束。使用类似的方法，可以对不同平面上的另一个草图进行穿刺，从而确保活动草图和参考草图重合。

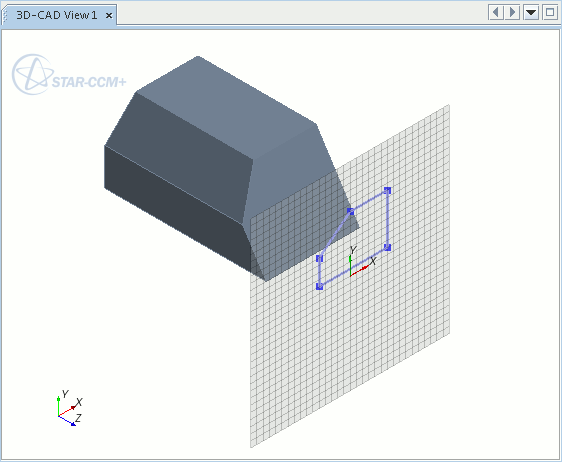

在以下示例中，灰色几何用于约束活动草图（显示为蓝色）。

要使用参考几何约束活动草图：

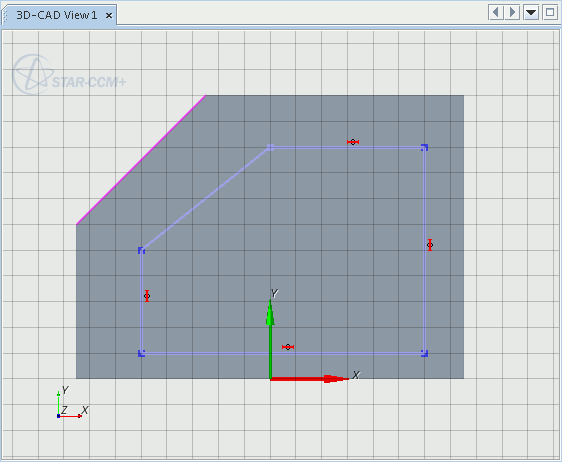

  1. 从参考几何中选择要用作参考的边。此边将以紫色高亮显示。

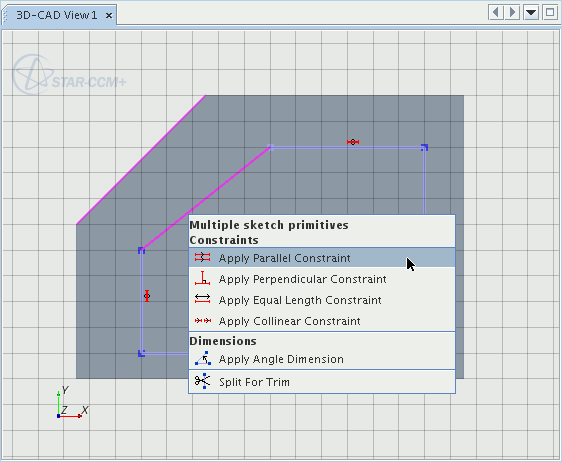

  2. 按住 <Ctrl> 键的同时，在活动草图上右键单击所需实体，然后从右键单击菜单中选择所需约束。在此例中，处于对角线上的线必须与参考几何的选定边平行，因此选择了应用平行约束。

来自参考几何的对角边会投影到活动草图，并执行约束操作。

注投影不会出现在活动草图上。此操作是内部操作。

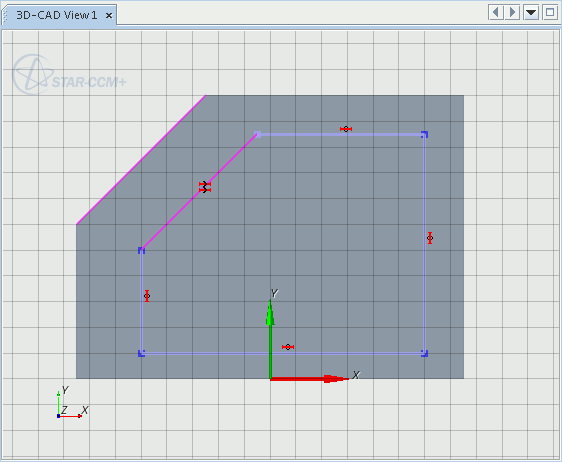

受约束的草图实体上会出现一个表示约束类型的符号。

两条对角线现在相互平行。
