检查应用的约束

当草图中使用了约束时，约束草图实体旁会显示图形。 通过在 3D-CAD 视图场景中选择约束图形，可以查看将应用约束的实体，也可以删除约束。 可在草图场景隐藏约束。

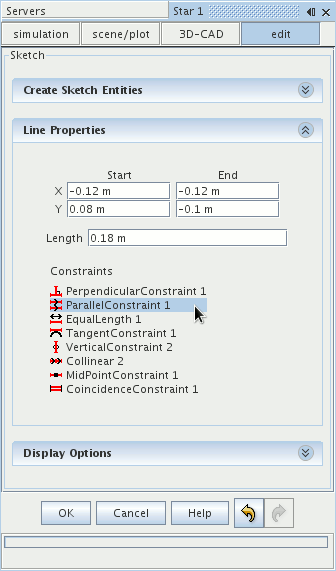

要查看应用于特定草图实体的约束：

  1. 在 3D-CAD 视图场景中选择草图实体。 草图面板的属性框中会显示所应用约束的列表。
  2. 从该列表选择约束。 应用该约束的所有草图实体会在 3D-CAD 视图场景中高亮显示。

    可以使用此列表从草图移除约束。
