使用子集选项

子集选项可用于仅根据现有网格单元集而非整个模型创建一个网格单元集。将忽略原始网格单元集中未包含的网格单元。

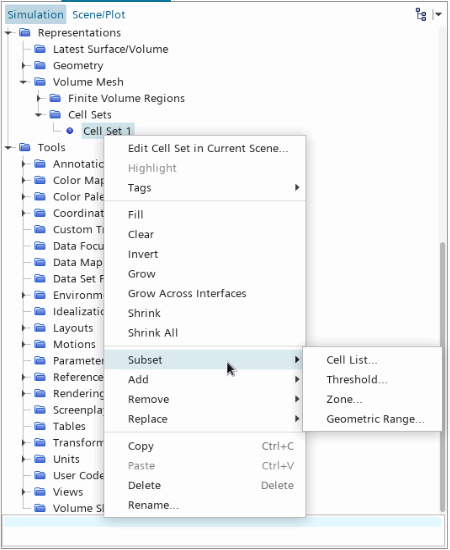

要访问网格单元集子集选项，右键单击所需网格单元集节点，然后选择弹出菜单中的子集：

允许使用四个不同的子集选项：

• 网格单元列表 - 根据网格单元索引 ID 或偏移创建子集。
• 阈值 - 根据标量阈值创建子集。
• 区域 - 根据区域创建子集。
• 几何范围 - 根据几何范围创建子集。

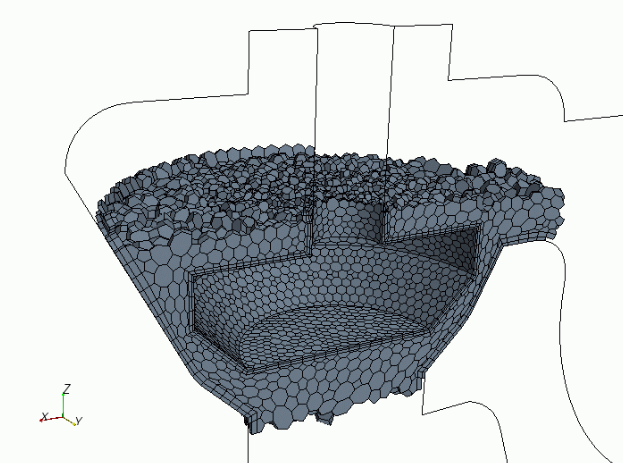

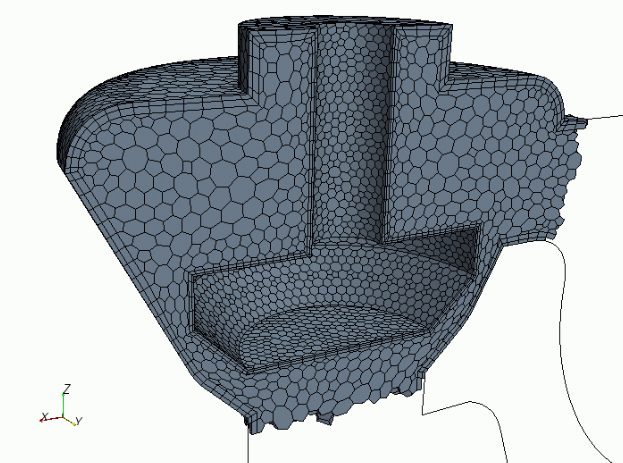

使用区域的子集操作前后的快照示例如下所示：

在此示例中，原始网格单元集包含一部分模型网格单元。使用区域的子集操作用于选择集合的下半部分。在新网格单元集中，将忽略原始网格单元集中未包含的所有模型网格单元。
