什么是表示？
表示有助于跟踪 Simcenter STAR-CCM+ 用作网格化和模拟设置过程一部分的表面网格和体网格。有几种不同的表示可供使用。
表示的类型为：
- 导入 - 导入的表面网格（使用区域导入模式选项）
- 几何 - 几何表面（使用部件导入模式选项）
- 输入表面 - 用于创建输出部件的操作的输入表面
- 体网格 - 体网格（具有可选棱柱层）
- 已提取的表面 - 从体网格中提取的表面边界网格
- 代理 - 应用于场景、报告和绘图的占位符，以便可从一个位置控制这些项目的表示
- 记录的求解 - 存储在外部求解历史文件（包含选定的求解数据）中的体网格副本
- 重叠网格 - 包含背景网格和所有重叠区域网格单元，不论其是否处于活动状态
- 最新表面/体积 - 包含最近在几何部件上执行的网格操作中的最新网格。此表示具有永久性，意味着即使清除网格，该表示仍保留在模拟树中。如果希望在不更改场景中的描述的情况下查看部件上的最新网格，此行为很有用。例如，如果最新网格是面网格，则面网格将显示在场景中。生成体网格后，这会自动显示在场景中。与已过时且在删除体网格时需要更新的其他表示相比，在标量场景中使用此表示可节省时间和工作量。
- 谐波平衡求解视图 - 显示在相应谐波平衡求解视图节点中选定的谐波平衡求解的状态。有关详细信息，请参见谐波平衡求解视图。
- 正则模态视图 - 在固体应力模拟中，显示正则模态表面以及指定特征模态的相应注释。有关详细信息，请参见正则模态视图参考。
这些表示存储在模拟树的节点中。

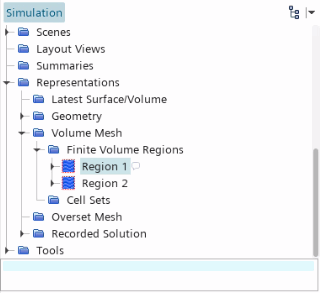

只要操作的结果是创建或导入了某类型的网格，就将添加相应的表示节点。例如，在建立新模拟时，不存在表示。使用区域导入模式选项导入面网格后，模拟树中会显示节点。同样，将表面导入为部件时会改为创建节点。如果导入或生成体网格，将显示表示节点。可以通过单击节点并查看其属性来查看网格的属性，节点（仅用作占位符）除外。例如，可以通过选择相关区域名称来查看体网格区域的网格单元、内部面和节点的总数：
对于给定的模拟，虽然允许使用多个已抽取表面，但是每种网格表示只能存在一个网格表示。第二个导入操作的结果是将新网格的属性添加到现有节点。生成新网格时将替换现有节点的属性。可以像删除任何其他对象一样删除表示节点，但是必须始终保留至少一个表示。如果愿意，可以一次性清除在 Simcenter STAR-CCM+ 中生成的所有网格（和相应的表示）。
