替换面网格
面网格表示（即导入的和重构的表面）共有五种，其中任意一种均可在任何给定时间替换为从外部文件中读入的新表面。
替换面网格的两个主要原因为：
- 新表面包含由其他某个第三方预处理软件执行的修复；以及
- 新表面包含对原始表面的几何设计更改
替换表面的操作不会干扰网格生成流程，并且是用于对不同表面执行多次网格运行的简便方式，因为将保留所有参数设置和值。
当前允许的面网格替换格式为：
- .dbs - pro-STAR 表面数据库网格文件
- .inp - pro-STAR 网格单元/节点输入文件
- .nas - NASTRAN 壳文件
- .pat - PATRAN 壳文件
- .fro - FELISA 前表面文件
要替换表面，右键单击面网格名称，然后从弹出菜单中选择。节点的示例如下所示：

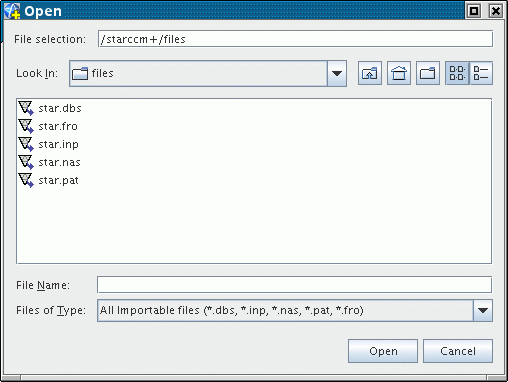

此时将显示打开对话框。
选择要导入的表面文件，然后单击打开以导入该表面。然后，将提示在导入新表面文件之前为其指定单位。如果原始表面和替换表面的基础块定义相同，将保持当前的边界列表。如果新表面中存在其他块，将创建新边界以表示这些块。如果新表面中的块缺失，则取消选择变为空白的现有边界。
当使用 .dbs 或 .inp 格式替换网格时，临时对话框中将提供 Match Boundaries by Name(根据名称匹配边界) 选项。此选项默认处于关闭状态，意味着不会尝试根据边界名称匹配旧边界和新边界，而是使用其网格单元类型进行匹配。打开此选项时，将根据边界名称而非网格单元类型匹配块与边界。按名称匹配边界的过程区分大小写。
如果使用从现有 Simcenter STAR-CCM+ 模拟中导出的 .inp 格式的表面替换面网格，则 .inp 文件中边界名称内的所有空格将替换为下划线。因此，当替换面网格时，Simcenter STAR-CCM+ 可能无法根据名称匹配边界。在这些情况下，建议改为将面网格导出至 .dbs 格式。
要替换体网格，使用菜单中的导入选项重新导入全新的网格，或者可以替换单个网格区域。
