使用替换选项

通过替换选项，可以使用基于整个模型中网格单元的新网格单元集替换现有网格单元集。如果需要，可以重新选择原始集合中包含的网格单元。

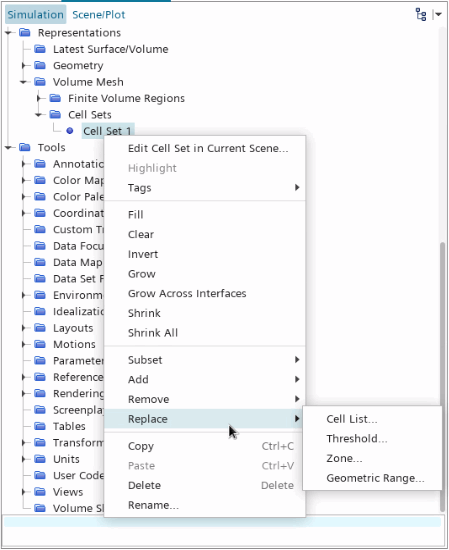

要访问网格单元集替换选项，右键单击所需网格单元集，然后选择弹出菜单中的替换：

允许使用四个不同的替换选项：

• 网格单元列表 - 根据网格单元索引 ID 或偏移替换网格单元。
• 阈值 - 根据标量阈值替换网格单元。
• 区域 - 根据区域替换网格单元。
• 几何范围 - 根据几何范围替换网格单元。

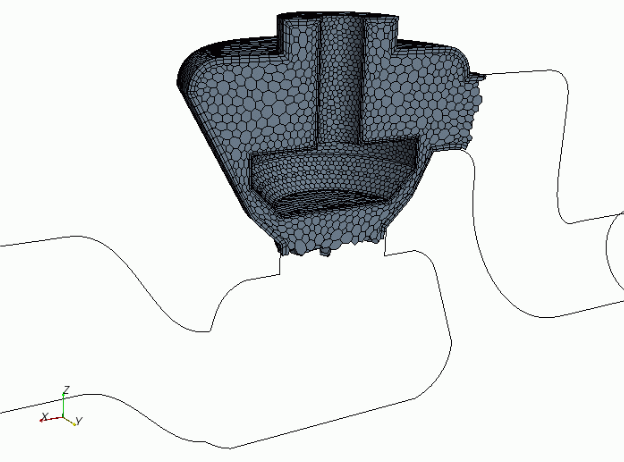

使用区域的替换操作前后的快照示例如下所示：

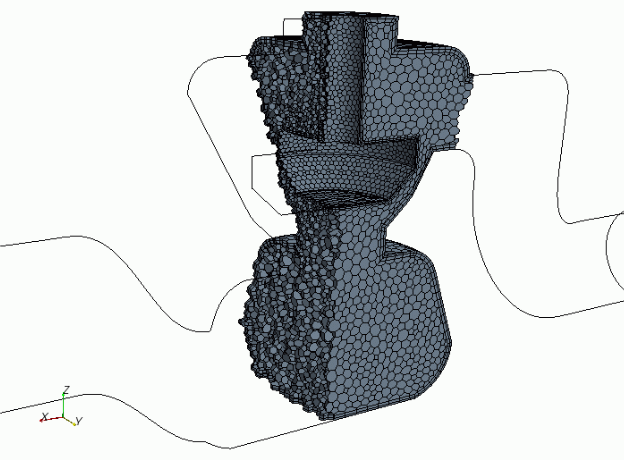

在此示例中，原始网格单元集包含一部分模型网格单元。使用区域的替换操作用于选择的新集合包含原始集合下方的一些网格单元以及原始集合的右半部分。
