创建新的网格单元集

必须先生成新的网格单元集，然后才能对显示的网格单元集或其内容执行任何进一步操作。

默认情况下，没有为 3D 体网格表示定义网格单元集。如果具有 2D 体网格，则无法为其显示网格单元集。

可以使用四种方法创建网格单元集：

• 使用网格单元列表；
• 使用标量阈值；
• 使用区域；以及
• 使用几何范围

无论先前生成的网格单元集如何，每个新网格单元集都基于模型中的所有网格单元创建。对于网格单元列表和阈值选项，将显示一个对话框窗口，其中包含可用于创建网格单元集的适当选项；而区域和几何范围选项则可用于手动选择相关网格单元的区域或方块。但是，在所有四种情况下，系统均会提示如何将新的网格单元集零部件添加到当前场景以便显示。

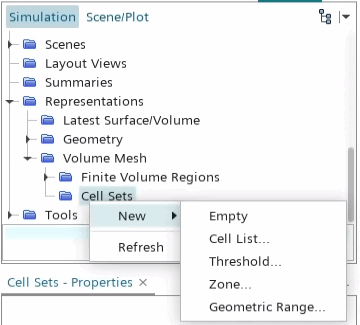

要查看可用于创建网格单元集的 GUI 选项，右键单击体网格 > 网格单元集节点，然后选择新建选项：

通过空网格单元集选项，可以使用提供的任何工具组合创建一个空网格单元集节点（稍后可修改）以包括网格单元。

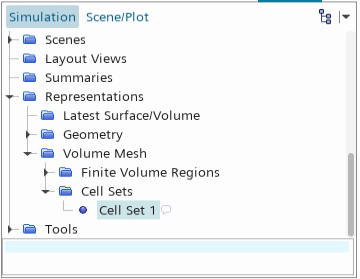

创建网格单元集之后，系统将在网格单元集节点下创建一个新节点，此节点从 Cell Set 1(网格单元集 1) 开始按顺序编号。单击该节点时，将汇总显示网格单元集中包含的网格单元数量：

默认情况下，系统还将为每个网格单元集创建一个场函数。此函数显示在自动化 > 场函数管理器节点下。默认情况下，场函数与网格单元集具有相同的名称。

当需要根据现有的网格单元集合分割区域时，此网格单元集场函数十分有用。删除原始网格单元集后，关联的场函数也会删除。

新的网格单元集创建工具仅允许使用单个操作创建原始网格单元集。如果要应用其他条件来进一步操作网格单元集，则使用一系列可用的全局和布尔运算工具来修改网格单元集。

通过使用与其他节点相同的方式，可以重命名和删除网格单元集节点。此外，还可以复制并粘贴这些节点，在两个不同的网格单元集之间执行布尔运算。
