抽取面网格

此工具将从体网格表示中抽取面网格，以便能够使用 Simcenter STAR-CCM+ 网格化工具生成新的体网格。

如果体网格（例如，四面体网格）来自另一个软件包，但需要使用 Simcenter STAR-CCM+ 中的其他网格类型来重构它，则面网格抽取十分有用。这可能会减少网格单元数，或提高网格单元质量（或者通常 二者兼得）。

抽取面网格将保留边界定义和交界面定义。但是，导出面网格表示不会保留边界类型（除了名称关联），且从不保留交界面。因此，导入已抽取表面之后，需检查面网格并重新定义交界面，且有可能需要重新定义边界类型。如果正导入面网格作为部件，可能还需要合并/压印重合表面，以使交界面共形。另请注意，体网格不会存储面网格中的特征边。因此，抽取表面之后，需重新定义已抽取面网格上的特征边。

抽取面网格之前，必须存在体网格表示（导入体网格时生成）。要从体网格中抽取面网格：

1. 右键单击体网格节点，然后从弹出菜单中选择抽取边界表面。

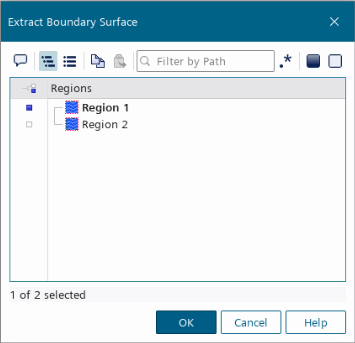

2. 在抽取边界表面对话框中，选择所需的区域。




   该过程完成后，模拟树中将显示一个名为 Extracted Surface(已抽取表面) 的新表示。每个已抽取表面表示均包含选定区域的一个闭合面网格







   如果抽取多个区域，则表示节点中将显示多个节点，其名称按数字递增。

现在，已抽取表面可用作 Simcenter STAR-CCM+ 中新网格化过程的初始面网格。如果存在其他面网格表示，则删除这些表示，以便网格生成流程使用正确的表面。

抽取表面网格之后，要访问一系列完整的边界操控选项，则在执行网格操作之前手动创建该操作。
