薄体网格生成器故障排除

薄体几何中有多个边界

当几何的薄体部分有多个边界时，不会在边界表面上创建棱柱体网格单元，而是在体积内部创建棱柱层，以避免属于不同边界的棱柱层之间发生混淆。

要查看内部棱柱层，需要获取几何的横截面。

如果要在几何薄体部分中的两个边界上保持棱柱层，可以：

• 激活每个零部件网格化，或者
• 为具有两个边界的薄体部分创建单独的网格操作。对于此网格操作，选择棱柱层网格生成器以及不是薄体的体网格化模型。





  使用单独的网格操作在交界面处创建非共形网格。

薄体-薄体交界面处的棱柱体网格单元发生折叠

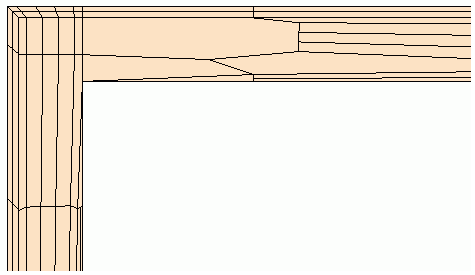

当薄体网格的一侧连接交界面处薄体网格的长边时，薄体网格中的棱柱层会在交界面的一侧折叠。使用横截面可查看内部体网格。

为解决此问题并生成更高质量的网格，可以：

• 在交界面上指定较小的局部表面尺寸，

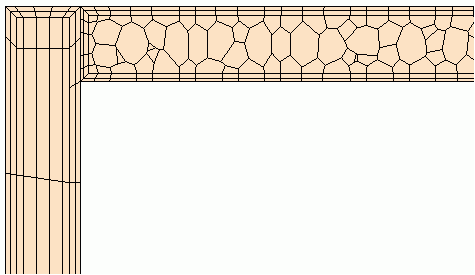

• 或者，为其中一个薄体零部件选择非薄体网格生成器以及棱柱层网格生成器。

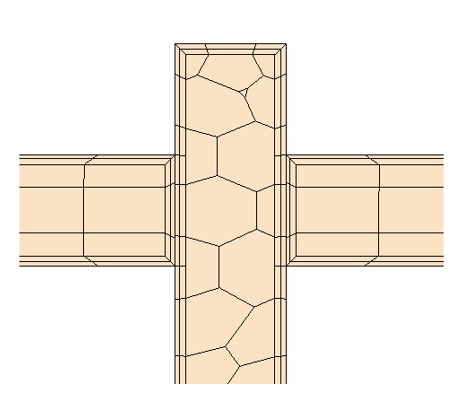

  使用单独的网格操作在交界面处创建非共形网格。

锐角处的网格单元已损坏

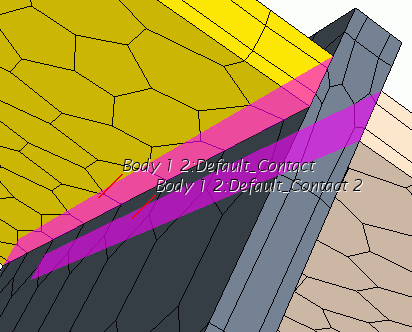

将薄体网格生成器与多面体网格生成器一起使用时，其锐角与零部件中的平面偏离超过 45 度的几何（凸形或凹形）会意外导致网格中的网格单元损坏。

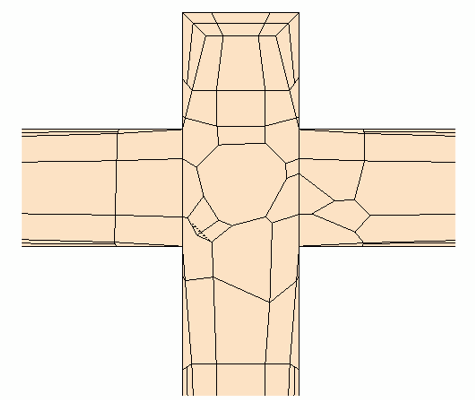

为降低创建损坏网格单元的可能性，应尽可能避免在薄体零部件中使用锐角。当薄体零部件中需要锐角时，可加密锐角附近的表面。
