设置相关体积和包面属性

相关体积控制可确定包面从输入零部件中抽取的体积。包面属性可控制包面。

  1. 设置相关体积：

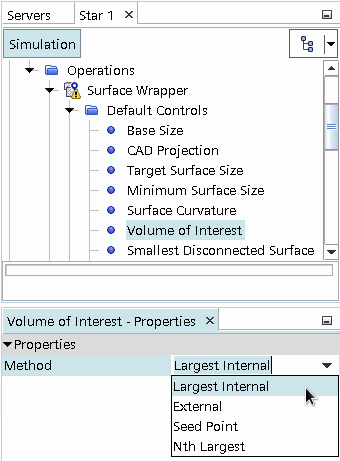

    1. 选择包面 > 默认控制 > 相关体积节点，然后将方法设为以下某种属性：
      • 最大内部体积 — 指定包面从输入几何表面抽取最大内部独立体积。
      • 外部 — 指定包面抽取所有零部件的外表面，即外部表面。
      • 种子点 — 指定使用用户自定义的位置确定包面抽取的表面。生成的网格为环绕此位置的表面。请参见步骤 2。
      • 第 N 个最大 — 指定包面根据体积尺寸抽取特定表面。表面按从大到小的顺序排列，并且用户自定义体积数将确定输出表面。请参见步骤 3。


  2. 如果将方法设为种子点，将创建种子点：
    种子点用于为种子点体积抽取方法定义相关体积中的位置。
    1. 确保具有打开的场景。
      如果没有打开的场景，则只能使用种子点属性定义种子点。
    2. 右键单击包面 > 相关体积 > 种子点节点，然后选择新建。

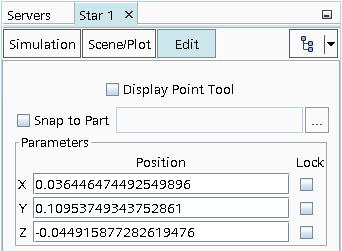

    3. 定义种子点的位置：
      • 使用 X、Y 和 Z 位置指定确切位置。
      • 激活显示点工具复选框以在图形窗口中互动定义位置。


    4. 单击创建，然后单击关闭。
    5. 选择种子点 1 节点，然后指定坐标系。
  3. 如果将方法设为第 N 个最大，则定义体积数：
    体积数属性用于为第 N 个最大的体积抽取方法定义从大到小排列的相关体积。
    1. 选择包面 > 默认控制 > 相关体积 > 体积数节点，然后设置体积数以定义相关体积。
      例如，将体积数设为 1 时将抽取最大体积，设为 2 时将抽取第二大的体积。
  4. 选择操作 > 包面节点，然后在属性窗口中设置属性。请参见包面属性。
