浓度模型

本节介绍浓度模型。

固体活性材料

积分方程

对于电极相中的锂（锂/盐浓度）传输，求解简单组分扩散传输方程：

图 1. EQUATION_DISPLAY

\frac{\partial}{\partial t} \int_{V}^{} c_{s} d V = \int_{A}^{} D_{s} \nabla c_{s} \cdot d A

(4417)

其中 $c_{s}$ 为摩尔浓度 [kmol/m³]， $D_{s}$ 为有效锂扩散率 [m²/s]（如果在 Simcenter Battery Design Studio 中选择了浓度相关扩散系数设置）：

图 2. EQUATION_DISPLAY

D_{s} = - D_{s, 0} \frac{F y}{R T} \frac{d U_{e q}}{d y}

(4418)

这些项在“电化学简称”中定义。

电解质

积分方程

在（液体）电解质相中会考虑针对锂阳离子迁移的额外传输项，因此：

图 3. EQUATION_DISPLAY

\frac{\partial}{\partial t} (\int_{V}^{} ε c_{l} d V) = \int_{A}^{} D_{l} \nabla c_{l} \cdot d A - \int_{V}^{} \frac{J_{l} \cdot \nabla t_{+}^{0}}{F} d V + \int_{V}^{} \frac{{a J}_{n}}{F} (1 - t_{+}^{0}) d V

(4419)

其中，为阳离子迁移数，而有效锂/盐扩散率系数为： ${t_{+}}^{0}$

图 4. EQUATION_DISPLAY

D_{l} = D_{l, 0} \frac{ε}{τ} [1 - \frac{d (ln c_{0})}{d (ln c)}]

(4420)

它考虑了隔离膜中孔隙率的非 1 值。 $ε$

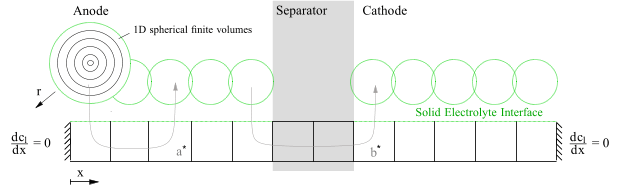

假设的锂（盐）传输模型如下图所示：

在此图中，a* 表示内部松弛电流，b* 表示放电期间的盐传输。
