固体电解质交界面电流密度

本节介绍固体电解质交界面的电流密度公式。

Butler-Volmer 关系可用来计算固体电解质交界面 (SEI) 的电流密度，写为：

图 1. EQUATION_DISPLAY

J_{n} = J_{0} (e^{\frac{α_{a} F η}{R T}} - e^{\frac{{- α}_{c} F η}{R T}})

(4421)

其中：

图 2. EQUATION_DISPLAY

J_{0} = F k {(\frac{c_{s}}{c_{s, max}})}^{α_{1}} {(1 - \frac{c_{s}}{c_{s, max}})}^{α_{2}} {(\frac{c_{l}}{c_{l, ref}})}^{α_{3}}

(4422)

SEI 表面过电位 $η$ 计算方式如下：

图 3. EQUATION_DISPLAY

η = ϕ_{s} - ϕ_{l} - U_{eq} - J_{n, s} R_{SEI}

(4423)

率系数 $k$ 取决于温度，公式如下：

图 4. EQUATION_DISPLAY

k = k_{0} e^{\frac{- E_{a}}{R T}}

(4424)

同样，SEI 的电阻取决于温度：

图 5. EQUATION_DISPLAY

R_{SEI} = R_{0} e^{\frac{- E_{SEI}}{R T}}

(4425)

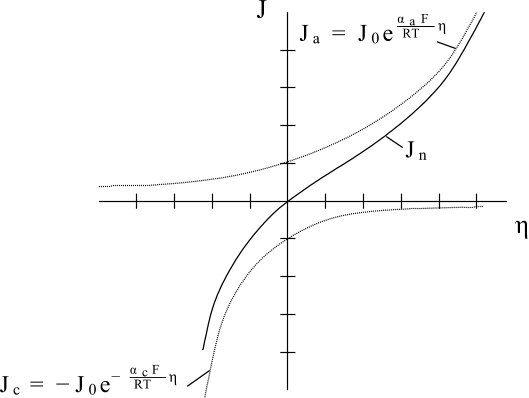

Butler-Volmer 关系如下图所示：

$J_{a}$ 表示对 $J_{n}$ 的阳极电流贡献，而 $J_{c}$ 表示阴极电流贡献。
