势模型

本节介绍势模型。

固体活性材料

积分方程

图 1. EQUATION_DISPLAY

\int_{A}^{} - σ \nabla ϕ_{s} \cdot d A = - \int_{V}^{} a J_{n} d V - \int_{V}^{} a C \frac{\partial (ϕ_{s} - ϕ_{l})}{\partial t} d V

(4411)

其中，术语定义如下：


$σ$	导电率 [S/m]
$ϕ$	电势 [V]
$a$	比交界面面积 [m²/m³]
$C$	双层电容 [Farad/m²]
$J_{n}$	电流密度的 SEI 法向分量 [A/m²]

可使用 Eqn. (4411) 右侧的项对表面化学引入的效应进行建模，其中第二个项对应于双层电容效应。

（电）电流定义

在固体电极和集流器中，使用欧姆定律将电流密度定义为：

图 2. EQUATION_DISPLAY

J_{s} = - σ \nabla ϕ_{s}

(4412)

电解质

积分方程

图 3. EQUATION_DISPLAY

\int_{A}^{} - κ \nabla ϕ_{l} \cdot d A = \int_{A}^{} - κ_{d} \nabla (\ln c_{l}) \cdot d A + \int_{V}^{} a J_{n} d V + \int_{V}^{} a C \frac{\partial (ϕ_{s} - ϕ_{l})}{\partial t} d V

(4413)

液相中的有效（离子）导电率 $κ$ 考虑隔离膜中的最终非 1 孔隙率 $ε$ 和弯曲 $τ$ ：

图 4. EQUATION_DISPLAY

κ = κ_{0} \frac{ε}{τ}

(4414)

图 5. EQUATION_DISPLAY

κ_{d} = \frac{2 R T κ}{F} (1 - {t_{+}}^{0}) [1 + \frac{d (ln f_{\pm})}{d (ln c)}]

(4415)

（离子）电流定义

图 6. EQUATION_DISPLAY

J_{l} = - κ \nabla ϕ_{l} + κ_{d} \nabla (\ln c_{l})

(4416)

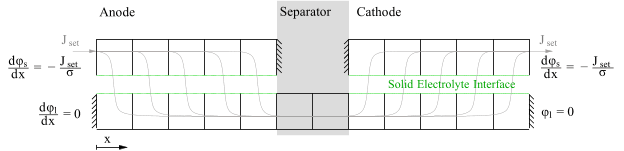

描述电势公式（包括指定的边界条件）的示意图如下所示：
