显示/隐藏关系

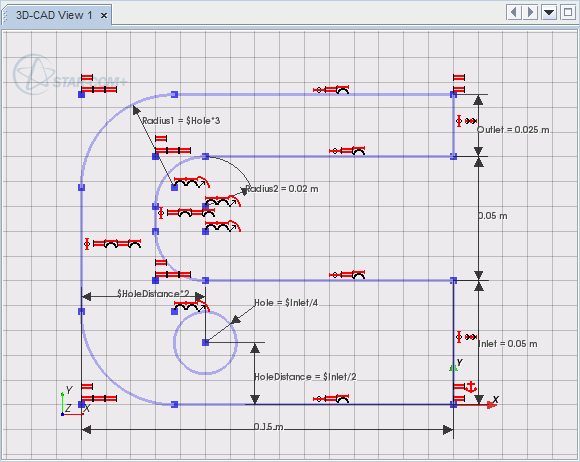

可以关闭关系，例如草图场景变得太混乱时关闭约束和尺寸，如以下屏幕截图所示。

可按彼此独立的方式可视化尺寸和约束。

要控制关系的可视化：

  1. 单击草图面板上的 （显示/隐藏关系）按钮。
    此时将显示显示/隐藏关系对话框。

  2. 在此，可以控制草图场景中显示的内容：
  3. 单击确定以关闭对话框并应用更改。

控制尺寸的显示

要控制草图场景中尺寸的显示，从下拉菜单中选择其中一个选项：

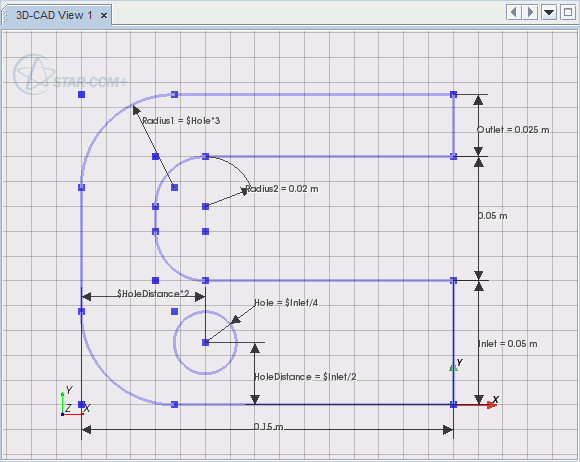

  • 显示尺寸 — 在草图场景中显示尺寸，包括表达式和设计参数名称。

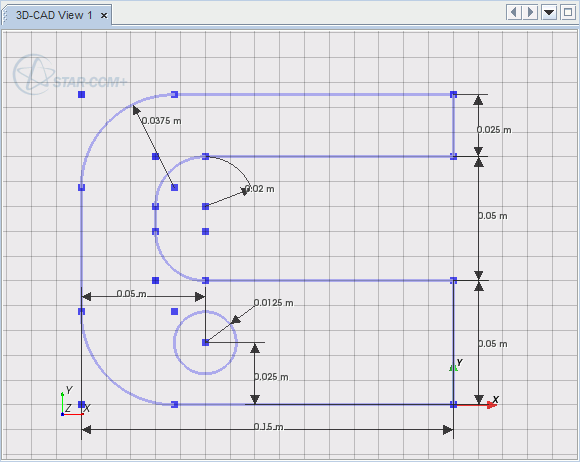

  • 仅显示尺寸值 — 在草图场景中仅显示尺寸值。 会将表达式和设计参数转换为尺寸值。 此选项可以减少草图场景中显示的文本数量。

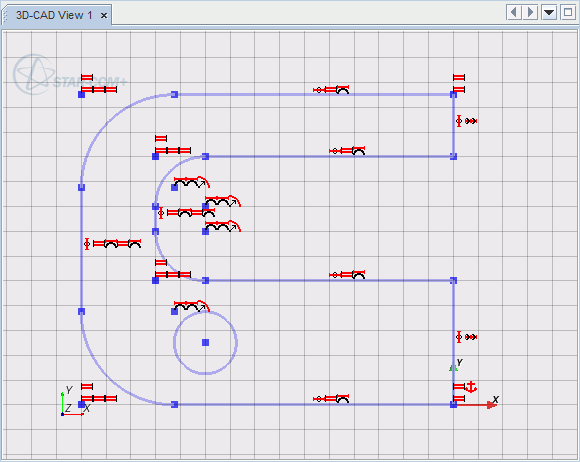

  • 隐藏尺寸 — 在草图场景中隐藏所有尺寸。

控制约束的显示

要控制约束的显示，激活或停用显示约束复选框：

  • 激活 — 在草图场景中显示约束。

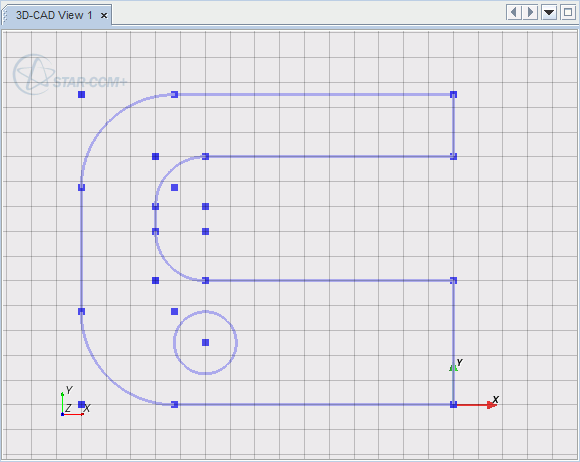

  • 停用 — 在草图场景中隐藏所有约束。
