检查应用的尺寸
可以通过在 3D-CAD 视图场景中显示草图尺寸来进行查看。
如果将尺寸作为设计参数显示，尺寸箭头旁会显示类似 Length = 0.01 m 的表达式。如果采用表达式定义了尺寸（比如 2*$Length），则尺寸箭头旁会显示表达式。可以选择 3D-CAD 视图场景中显示的尺寸，并在必要时进行编辑或删除。

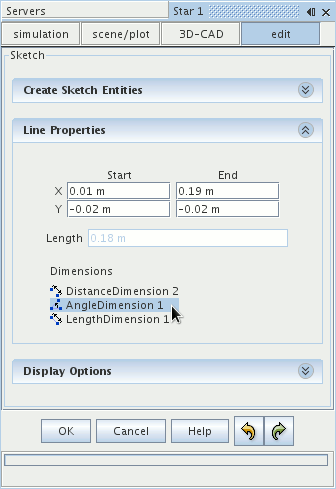

要查看应用于特定草图实体的尺寸列表：
- 在 3D-CAD 视图场景中选择草图实体。列表将显示在草图面板的属性框中。
- 从该列表中选择尺寸。
相关草图实体会在 3D-CAD 视图场景中高亮显示。必要时，还可以使用此列表编辑或删除尺寸。
编辑尺寸的值
可通过以下两种方法编辑尺寸值：
- 通过在 3D-CAD 视图场景中选择尺寸。
- 通过草图面板中的“尺寸”列表。
上述任一方法均会打开尺寸对话框。在此对话框的文本框中，可输入新的数字值或表达式。通过编辑尺寸，还可以将尺寸作为设计参数显示，或者隐藏之前显示的设计参数。
使用 3D-CAD 视图场景编辑尺寸

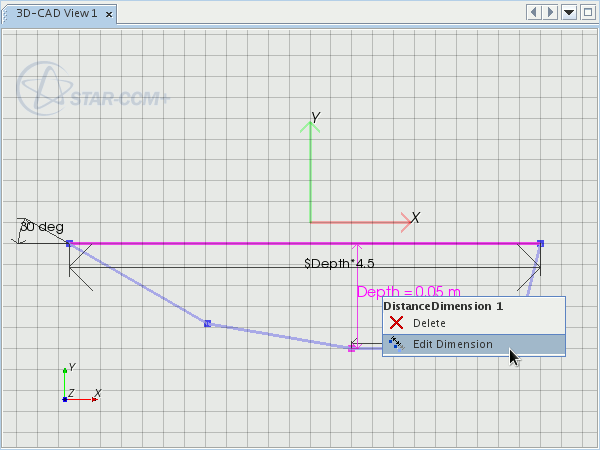

要直接在 3D-CAD 视图场景中编辑尺寸：
- 右键单击草图中的尺寸标记，然后选择。
此时将显示尺寸对话框。
- 输入新值。
- 单击确定。
使用草图面板编辑尺寸

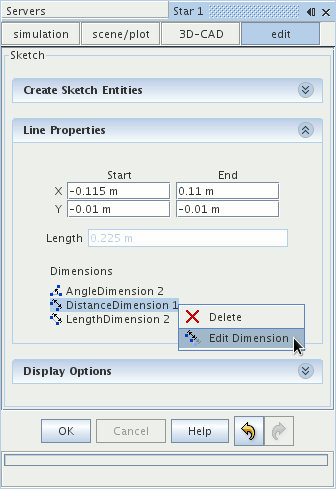

要在草图面板中使用已应用尺寸的列表编辑尺寸：
- 选择已应用尺寸的草图实体。在草图面板中，已应用选定草图实体的尺寸列表将显示在属性框中。
- 右键单击要编辑的尺寸，并选择。
此时将显示尺寸对话框。
- 输入新值。
- 单击确定。
