尺寸类型

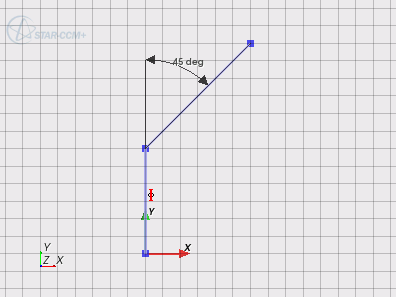

角尺寸指定两个线草图实体之间的角。始终显示锐角。如果线之间的角是钝角，Simcenter STAR-CCM+ 将显示其中一条线与另一条线的延长线之间的锐角。角尺寸的容差是 0.001 弧度，约为 0.057 度。

距离尺寸设置两个选定草图实体之间的直线距离。可以在一个点与一条线、两个点或者两条线之间应用此尺寸。

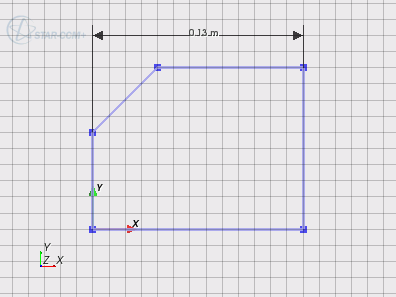

水平尺寸设置两个点在 X 方向上的距离。

要为线设置对齐方式：

1. 在 3D-CAD View(3D-CAD 视图) 场景中，选择要对齐的线的两个点。
2. 右键单击点，然后选择应用水平距离。
3. 在“尺寸”对话框中，更改对齐选项：
   • +ve 轴
   • -ve 轴

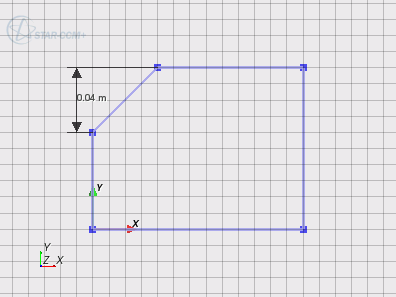

垂直尺寸设置两个点在 Y 方向上的距离。

要为线设置对齐方式：

1. 在 3D-CAD View(3D-CAD 视图) 场景中，选择要对齐的线的两个点。
2. 右键单击点，然后选择应用垂直距离。
3. 在“尺寸”对话框中，更改对齐选项：
   • +ve 轴
   • -ve 轴

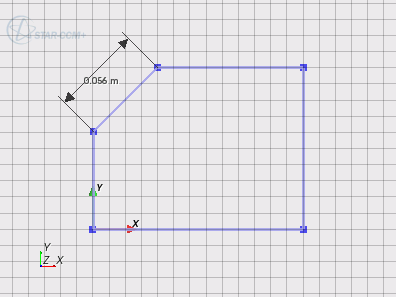

长度尺寸设置线草图实体的长度。

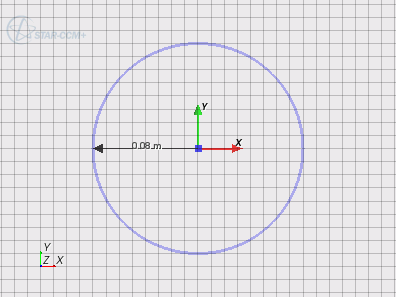

半径尺寸设置圆或圆弧草图实体的径向大小。

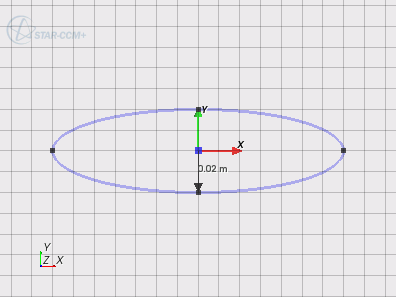

次要半径尺寸设置椭圆草图实体的小直径。

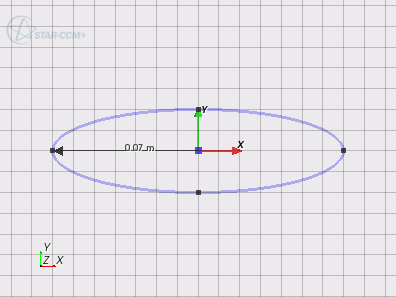

主要半径尺寸设置椭圆草图实体的大直径。
