可视化拓扑

可以通过观察材料指示器的分布来可视化拓扑。材料指示器值 1 表示流体在拓扑优化域中的位置。

为了能够在模拟过程中分析拓扑的演变，可按照更新事件确定的频率导出材料指示器标量场景的图像。此更新事件将在每次优化迭代时触发图像输出。

要可视化拓扑：

  1. 将更新事件创建为优化迭代触发器：
    1. 右键单击工具 > 更新时间节点，然后选择新事件 > 监视器变化。
    2. 将监视器变化节点重命名为 Loop Event(循环事件)。
    3. 选择 Loop Event(循环事件) 节点，然后设置下列属性：
      属性 设置
      监视器 优化迭代监视器
      差值模式 非累积
      变化阈值 1
  2. 定义材料指示器场景：
    1. 展开场景节点，然后打开材料指示器场景。
    2. 选择标量 1 节点，然后激活显示网格。
    3. 选择标量 1 > 部件节点，然后选择所有区域和边界。
    4. 选择属性 > 更新节点，然后设置下列属性：
      属性 设置
      保存至文件 已激活
      输出目录 MaterialIndicatorImages
      触发器 更新事件
    5. 选择更新 > 事件频率节点，然后将更新事件设为 Loop Event(循环事件)。

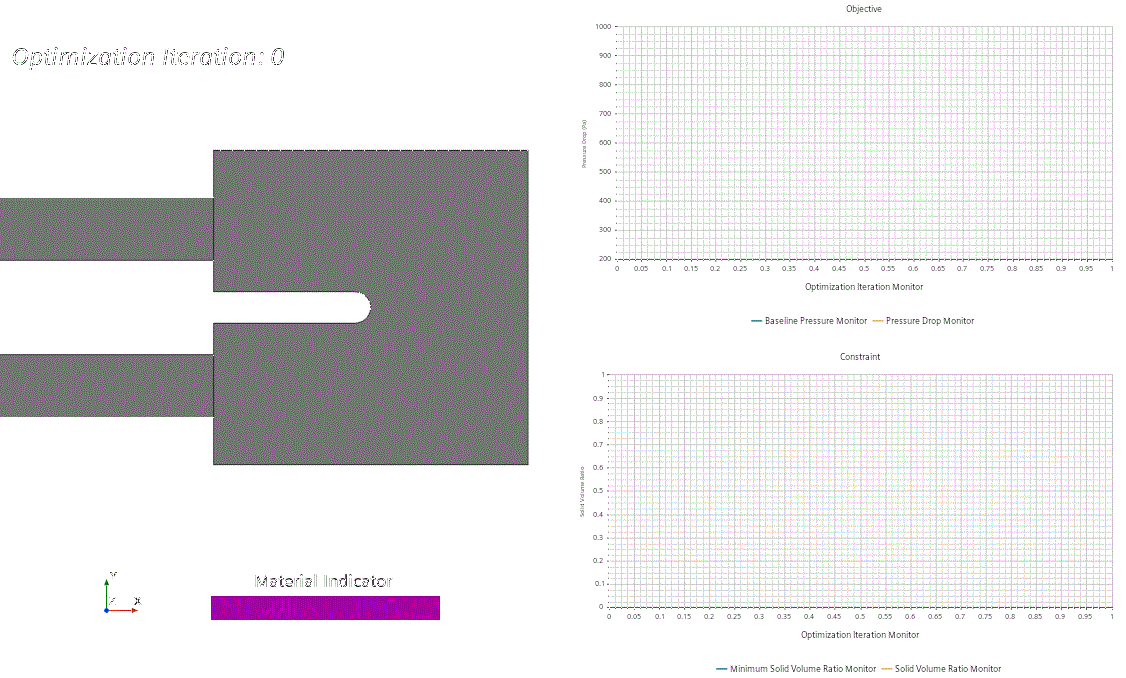

  3. 将显示压降目标和约束的绘图作为注释添加到标量场景中：
    1. 选择监视器 > 压降监视器节点，然后将触发设为更新事件。
    2. 选择监视器 > 压降监视器 > 更新频率节点，然后将更新事件设为循环事件。
    3. 选择绘图 > 目标节点，然后将其拖放到当前显示材料指示器标量场景的图形窗口中。
    4. 选择绘图 > 约束节点，然后将其拖放到图形窗口中。
    5. 并排排列场景和绘图。


  4. 保存模拟。
