抽取优化的通道表面

通过根据反转材料指示器创建等值面，可以抽取流通道。

要提取关闭表面，Simcenter STAR-CCM+ 会收集材料指示器值低于指定值的所有网格单元。要获得流体材料形状作为等值面（与固体材料形状相反），必须使用材料指示器的倒数。然后，提取此等值面并从中创建几何部件。

要提取优化的通道表面：

  1. 创建场函数，计算反转材料指示器：
    1. 右键单击工具 > 场函数，然后选择新建 > 标量。
    2. 将场函数重命名为拓扑优化表面。
    3. 选择拓扑优化表面节点，然后设置下列属性：
      属性设置
      函数名拓扑优化表面
      定义1-${MaterialIndicator}
  2. 右键单击衍生部件节点，然后选择新建 > 等值面。
  3. 在创建等值面对话框中：

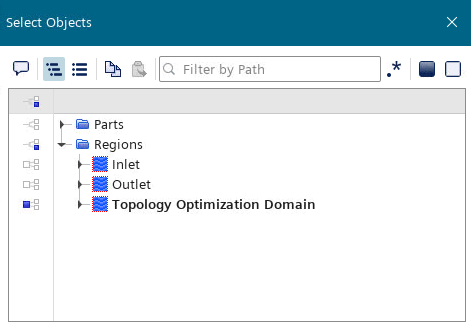

    1. 将部件设为拓扑优化域，无边界。


    2. 将标量设为拓扑优化表面。
    3. 将提取模式设为已关闭。
    4. 将等值设为 0.5。
    5. 单击“创建”，然后单击“关闭”。
  4. 选择衍生部件 > 等值面节点，然后将其重命名为拓扑优化通道。
  5. 右键单击拓扑优化通道节点，然后选择提取几何部件。
    拓扑优化通道节点创建在几何 > 部件之下。

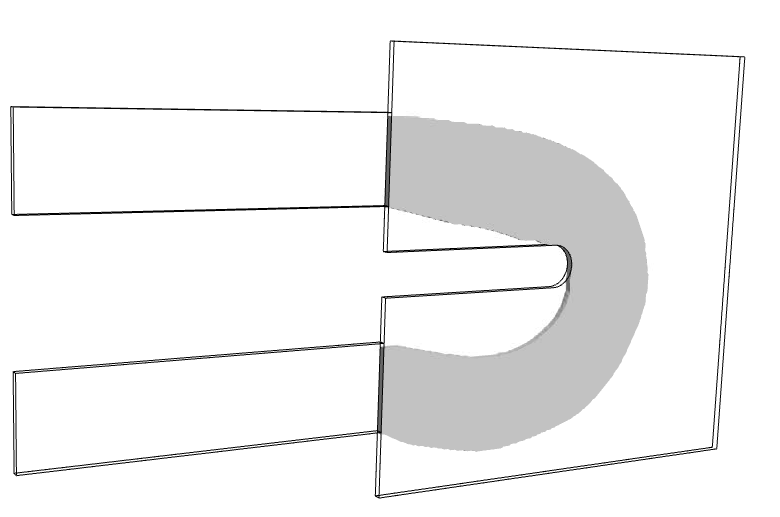

  6. 对已提取的表面进行可视化：
    1. 展开场景节点，然后打开几何场景。
    2. 在场景/绘图选项卡中，选择几何 > 表面 1 节点，然后将表示设为几何。

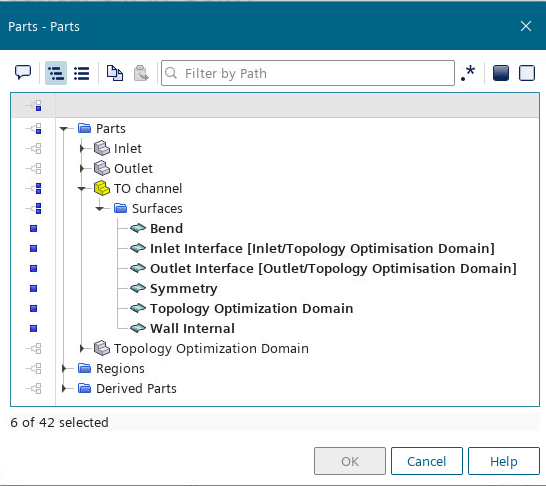

    3. 选择表面 1 > 部件节点，然后将部件设为部件 > 拓扑优化通道 > 所有表面。


    4. 单击确定。


  7. 保存模拟。
