将平滑通道表面网格化

现在，可以将拓扑优化域几何替换为优化通道几何。由于您使用新合成的几何执行流体分析，因此可以使用与入口通道和出口通道数量相同的棱柱层和相同的网格单元尺寸将拓扑优化通道网格化。

要将平滑表面网格化：
  1. 在网格操作中，将拓扑优化域替换为平滑拓扑优化通道部件：
    1. 选择几何 > 操作 > 自动网格节点，然后单击 （自定义编辑器）以设置输入部件。
    2. 在自动网格 - 输入部件对话框中，取消选择拓扑优化域并改为选择拓扑优化通道，然后单击确定。
    3. 选择自动网格 > 自定义控制 > 禁用棱柱节点，然后单击 （自定义编辑器）以设置部件表面。
    4. 在禁用棱柱 - 部件表面对话框中，展开拓扑优化通道节点，并选择入口交界面[入口/拓扑优化域]和出口交界面[出口/拓扑优化域]，然后单击确定。
  2. 将拓扑优化通道部件及其表面分配给现有拓扑优化区域：
    1. 选择区域 > 拓扑优化域节点，然后将部件设为拓扑优化通道（并取消选择“拓扑优化域”）。
    2. 选择拓扑优化域 > 边界 > 入口交界面节点，然后将部件表面设为入口交界面[入口/拓扑优化域]。
    3. 选择拓扑优化域 > 边界 > 出口交界面节点，然后将部件表面设为出口交界面[出口/拓扑优化域]。
    将自动分配所有其他表面。
  3. 右键单击操作 > 自动网格节点，然后选择执行。

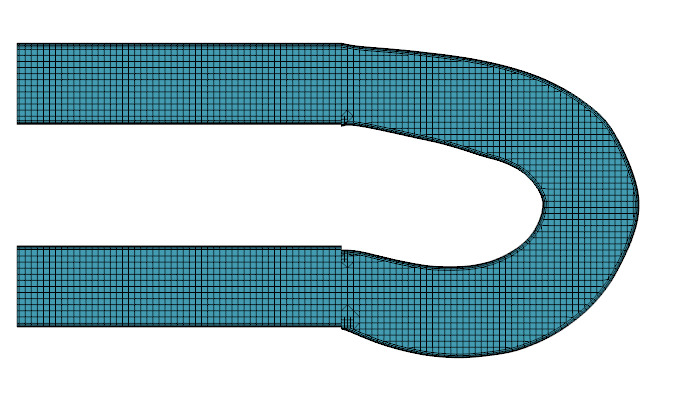

  4. 要可视化优化的通道网格，请创建一个新的网格场景。


  5. 保存模拟。
