选择物理模型
拓扑优化模型通过演化水平集合方程来确定材料在拓扑优化域中的最佳分布。可以将此模型与拓扑物理模型和伴随模型一起使用。
选择伴随模型后，拓扑物理模型将生成相对于材料分布的伴随成本函数的导数。将拓扑物理模型的固相与执行拓扑优化的区域相关联。
水通过通道的稳态流是湍流，并使用 K-Omega SST (Menter) 湍流模型进行建模。由于拓扑优化基于伴随，因此需要使用耦合流体模型。
要选择物理模型：-
对于物理连续体，，按顺序选择下列模型：
组合框 模型 空间 三维（自动选择） 材料 液体 流体 耦合流体 梯度（自动选择）
状态方程 恒密度 时间 定常 粘性项 湍流 雷诺平均纳维－斯托克斯（自动选择）
雷诺平均湍流 K-Omega 湍流 SST (Menter) K-Omega（自动选择）
壁面距离（自动选择）
全 y+ 壁面处理（自动选择）
可选模型 自适应网格 解算方案插值
伴随
伴随冻结湍流（自动选择）
伴随流体 伴随流体 可选伴随模型 拓扑优化 拓扑物理（自动选择）
-

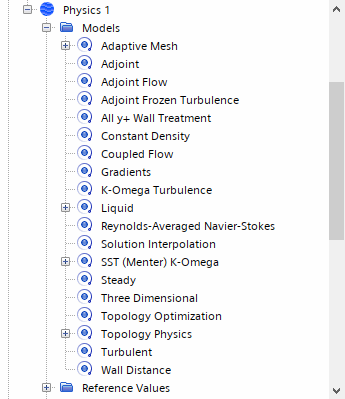

要查看模型，展开节点。
-
选择拓扑物理节点，并确保 Brinkman 惩罚幅值设为默认值 1.0E7 kg/m^3-s。
此参数控制固体材料网格单元中的流体抑制。通常，可以使用默认值。Brinkman 惩罚的值非常大可能会干扰收敛。
- 选择节点，然后将区域设为拓扑优化域。
- 保存模拟。
