平滑优化的通道表面

由于材料指示器场的离散网格单元分辨率，作为几何部件抽取的已优化表面在某些区域中呈现阶梯形状。可以使用表面修复工具在 X 和 Y 方向上平滑表面。

要平滑优化的通道表面：
  1. 右键单击几何 > 部件 > 拓扑优化通道节点，选择修复表面，然后单击表面修复选项对话框中的确定。
  2. 删除对称平面表面：
    1. 在图形窗口的左侧工具条中，单击 （选择部件表面/部件曲线上的面/边）。
    2. 在选择部件表面/曲线对话框中，选择对称，然后单击应用，随后单击关闭。
    3. 在表面修复面板的表面修复组合框中，选择 （删除选定面）。

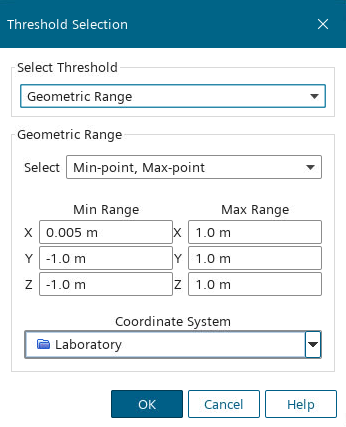

  3. 要选择要平滑的曲面，单击 （选择指定阈值）并设置以下几何阈值选择属性：


    注要确保拓扑通道与入口/出口通道之间的边能够保留，可将 X 方向上的平滑区域略微偏置 0.005 m，并排除交界面。
  4. 仅在 X 和 Y 方向上平滑选定表面：
    1. 在表面修复面板的表面修复组合框中，单击 （平滑选定/关联节点）旁的竖省略号。
    2. 在平滑节点选项组合框中，将平滑模式设为约束。
    3. 将迭代次数设为 100。
    4. 停用 Z 方向平滑作为平滑方向。
    5. 单击 （平滑选定/关联节点）以应用平滑选项和启动平滑迭代。
  5. 通过重新创建对称平面来再次关闭表面：
    1. 在图形窗口的右下角，单击执行全部操作。
      此操作将执行表面检查。因此，检查将标记表面的所有自由边。
    2. 单击 （自由边（默认））。
    3. 在表面修复面板的修复选项卡中，单击 （使用选定边填充孔）。
    4. 选择表面修复面板的组织选项卡，然后在编辑选项组合框中激活指定部件。
    5. 单击 （自定义编辑器），选择对称，然后单击确定。
    6. 单击修改。
  6. 单击关闭以关闭表面修复工具。
  7. 保存模拟。
