加载启动模拟文件

通过加载包含具有入口通道和出口通道的拓扑优化域的几何的模拟文件、预定义的网格操作（生成厚度为两个网格单元的伪 2D 切割体网格）和包含边界类型的区域，来开始本教程。为方便起见，系统提供了多个预定义的报告、绘图和场景。

加载起始模拟文件：
  1. 启动 Simcenter STAR-CCM+ 的双精度版本，然后选择文件 > 加载。
  2. 在加载文件对话框中：
    1. 在进程选项框内，选择适当的并行选项，并将计算进程数至少设为 4，具体取决于您使用的机器配置。
    2. 单击浏览。
    3. 在打开对话框中，浏览至已下载教程文件的 designExploration 文件夹，然后选择 adjointTopologyOptimization_start.sim
    4. 单击打开，然后单击确定。
  3. 要使用预定义的网格操作生成网格，右键单击几何 > 操作 > 自动网格，然后选择执行。

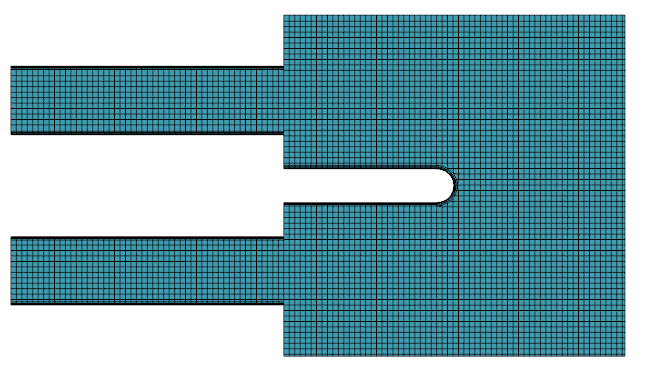

  4. 要可视化网格，请创建网格场景。


    可以使用壁面上的棱柱层对入口通道和出口通道划分网格，以生成充分发展的流分布。在拓扑优化外壁处，不应用棱柱层。在模拟过程中激活自适应网格细化 (AMR)，以根据特定的细化标准在局部细化拓扑优化域网格。
  5. 将模拟另存为 adjointTopologyOptimization_run.sim。
