分析拓扑优化结果

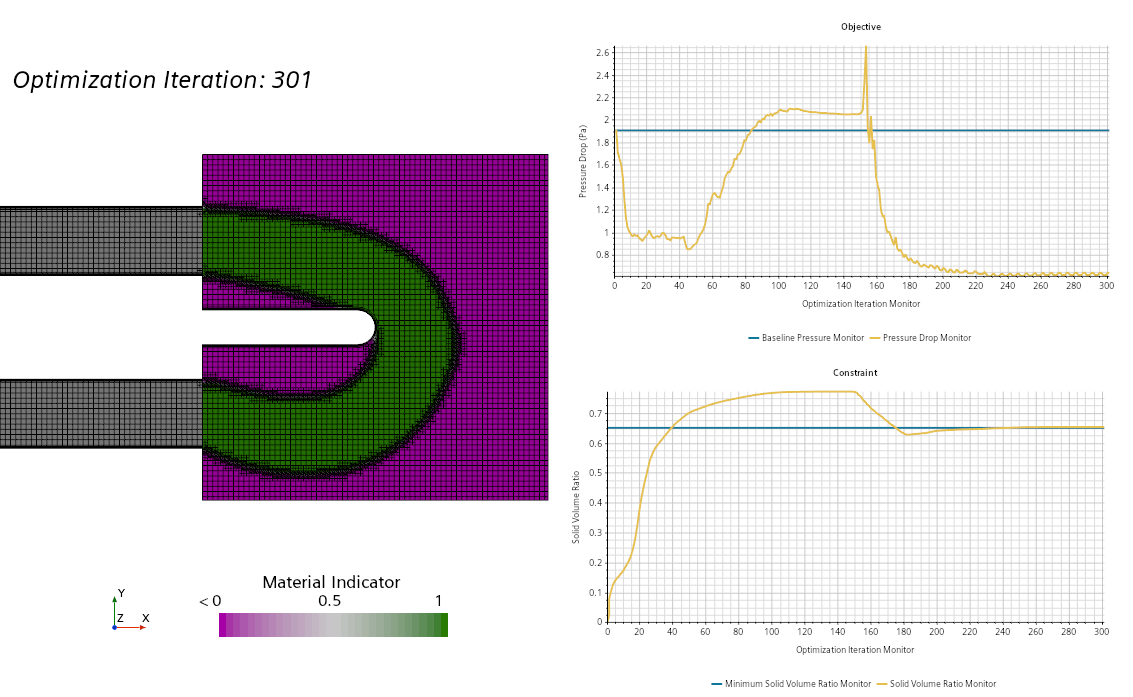

下面的屏幕截图显示了 300 次优化迭代后的材料指示器分布和绘图：

在材料指示器场景中，计算的流体优化路径由材料指示器值 1 表示。此拓扑嵌入到由材料指示器值 0 表示的绿色固体材料中。拓扑将连接 U 形弯管几何体周围的入口和出口通道，该几何体在下曲线处加宽。此流通道的质量看起来可以接受。

在目标绘图中，可以看到，最初压降在优化迭代期间变化明显，而算法一直在迭代以满足目标和约束。然后压降逐渐逼近并最终稳定在大约 0.63 Pa 的常数值。设计目标得到满足，此压降值低于基准压降（由蓝线给出）。

约束绘图显示了体积比约束相对优化迭代的演变。体积比稳定增加，即域中固体材料的比例不断增加，但在模拟结束时不超过值 0.65。
