显示剩余边界

如果创建交界面所基于的原始边界不完全匹配，相交过程会留下原始边界中的某些边界面。 这些称为剩余边界。

在两种情况下会出现剩余边界：

• 两个原始边界具有不同的周长；
• 两个原始边界具有相同的周长，但是离散化为不同的分辨率。

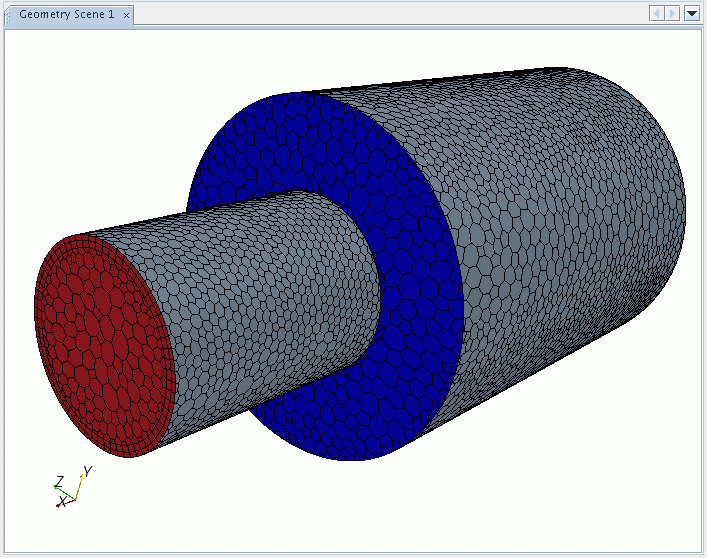

如果边界具有不同的周长（通常是当一个边界的区域大于另一个时），则在执行相交过程后，原始边界的一部分会剩下。 例如，当一个半径较小的圆柱体与另一个半径较大的圆柱体接合时：

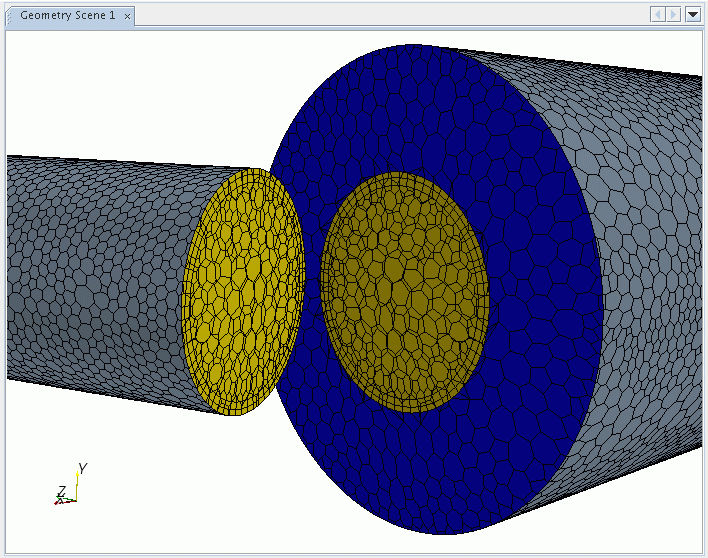

在这种情况下，边界共享中间的共同区域，但是较大的圆柱体具有剩余边界，如以蓝色高亮显示的部分。 下面在这两个区域的分解图中进一步说明了这一点：

剩余边界面仍是原始边界节点的一部分。 务必为它们设置适当的边界类型，以确保正确的建模特性。

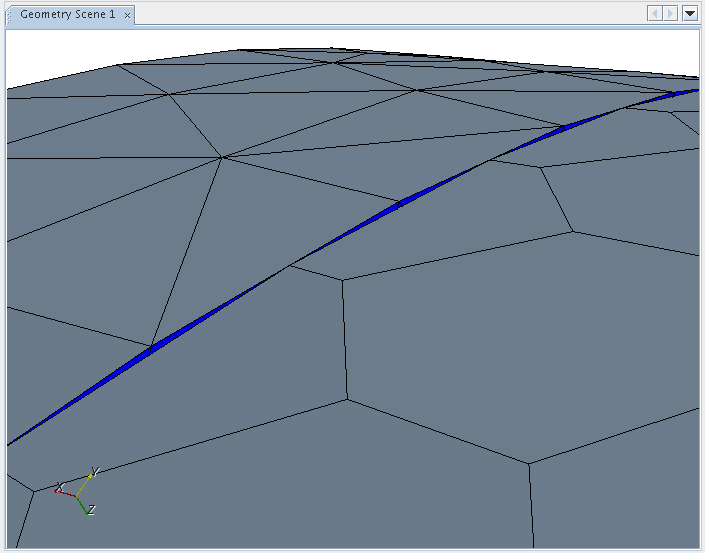

如果边界周长完全相同但是网格分辨率不同（例如，当一个四面体类型的网格与一个多面体类型的网格接合时），则原始边界的小部分会剩下，如下图中以蓝面高亮显示的部分：

在这种情况下，为剩余边界指定正确的边界类型不太重要，因为其影响通常微不足道。

要可视化边界剩余面，遵循的过程与用于显示交界面边界的过程一样，不过应选择原始边界中的一个或同时选择两个，而不是显示交界面边界。
