创建轮毂交界面

在需要通过固体壳或固体区域进行热传导的模拟中，轮毂交界面允许传递热通量求解数据。可以在以下对象之间创建轮毂交界面：

  • 壳体边和壳体边。
  • 壳体边和壳体表面。
  • 壳体边和 3D 实体表面。

轮毂交界面需要至少一个壳体边才能正确形成。可在部件级别或边界级别创建轮毂交界面。在部件级别，可以选择壳体部件中的曲线或壳体/3D 实体部件中的表面（前提是它们已指派给壳区域或固体区域）。

在边界级别，可以选择壳拓扑区域中的边缘边界或壳拓扑或固体体积拓扑区域中的表面边界。有关创建基于部件的壳的详细信息，请参见创建基于部件的壳。

可通过多种方式创建轮毂交界面。
在边界节点下创建轮毂交界面

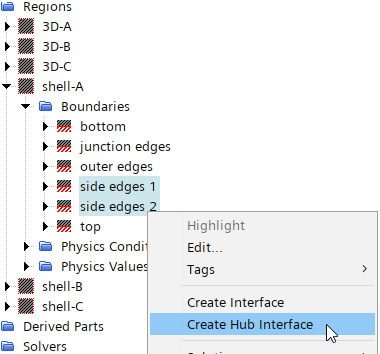

要在边界节点下创建轮毂交界面，选择一个或多个壳边界（壳体或 3D 实体表面或壳体边），右键单击它们，然后选择创建轮毂交界面。


此操作将在交界面节点下创建新的轮毂交界面，默认边界如下所述：
  • 对于壳体边-壳体边轮毂交界面，由轮毂交界面连接的每个区域中都有一个默认边轮毂交界面边界。
  • 对于壳体边-壳体表面轮毂交界面，由轮毂交界面连接的每个区域中都有两个默认轮毂交界面边界（一条边和一个表面）。
  • 对于壳体边-3D 实体表面轮毂交界面，每个壳区域中有两个默认轮毂交界面边界（一条边和一个表面），由轮毂交界面连接的每个 3D 实体区域中有一个默认轮毂交界面边界（一个表面）。


在几何部件节点下创建轮毂交界面

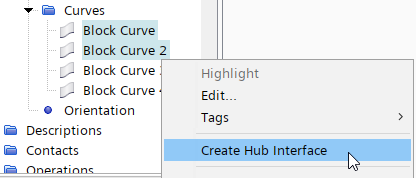

要在几何 > 部件节点下创建轮毂交界面，展开目标[3D 实体部件]或[壳体部件] 节点下的表面或曲线节点，选择作为组成部分的表面或曲线，右键单击并选择创建轮毂交界面。在显示此选项前，必须已经将 3D 或壳体部件指派给 3D 或壳区域。


此操作将在交界面节点下创建新的轮毂交界面，默认边界如下所述：
  • 对于壳体边-壳体边轮毂交界面，由轮毂交界面连接的每个区域中都有一个默认边轮毂交界面边界。
  • 对于壳体边-壳体表面轮毂交界面，由轮毂交界面连接的每个区域中都有两个默认轮毂交界面边界（一条边和一个表面）。
  • 对于壳体边-3D 实体表面轮毂交界面，每个壳区域中有两个默认轮毂交界面边界（一条边和一个表面），由轮毂交界面连接的每个 3D 实体区域中有一个默认轮毂交界面边界（一个表面）。
从交界面创建空轮毂交界面
模拟树中必须具有交界面节点。右键单击交界面节点，然后选择新建轮毂交界面 > 边界模式或部件实体模式。

此操作不会创建轮毂交界面边界。

从区域创建空轮毂交界面
这些区域必须是实体壳区域或实体 3D 区域。选择一个或多个区域，然后对其单击右键。边界模式轮毂交界面和部件实体模式轮毂交界面选项在创建交界面下变为可用。

修改现有轮毂交界面边界

当特定相连区域中轮毂交界面的边的父边界或曲线数大于同一区域中（关联至同一轮毂交界面）边的轮毂交界面边界数时，可以创建附加次要边轮毂交界面边界。右键单击现有（默认或次要）轮毂交界面边界，然后选择添加轮毂交界面边界。可对基于边界或基于部件的轮毂交界面执行此操作。此操作将在同一区域（没有轮毂图标 ）中创建连接到同一个轮毂交界面的次要空轮毂交界面边界。

同样的原则也适用于参与轮毂交界面的表面。

初始化或重置轮毂交界面

初始化轮毂交界面类似于在 Simcenter STAR-CCM+ 中初始化任何其他交界面。可右键单击特定轮毂交界面，然后选择初始化以仅初始化此交界面。或者，右键单击交界面管理器，然后选择初始化以初始化模拟树中的所有交界面。

重置轮毂交界面同样类似于在 Simcenter STAR-CCM+ 中重置任何其他交界面。可以右键单击特定轮毂交界面，然后选择重置以仅重置此交界面，或右键单击交界面管理器，然后选择全部重置以初始化模拟树中的所有交界面。Simcenter STAR-CCM+ 会将交界面恢复为进行初始化之前的状态。

轮毂交界面属性

可使用以下属性调整轮毂交界面节点的指定。

几何
指定几何源选项：
  • 边界：该交界面是边界模式交界面，可通过选择一个或多个边界进行创建。
  • 部件实体：该交界面是部件模式交界面，可直接通过选择一条或多条部件曲线或表面进行创建。
相连区域

指定连接到轮毂交界面的区域。轮毂交界面的相连区域属性会根据更新的父边界或实体选择自动更新。

父边界/部件实体

指定与轮毂交界面关联的边界或部件实体。可在自定义编辑器对话框中添加或移除父边界或部件实体。还可使用动态查询进行此选择。

无法删除不是空白的轮毂交界面边界，即如果它有一个或多个父边界或曲线或表面。无法删除默认轮毂交界面边界。只能删除次要空轮毂交界面边界。

类型

定义交界面类型。

容差
位于轮毂交界面的物理值子节点内且受由容差选项设置的绝对/相对选择控制。该值可指定轮毂交界面相交的面形心之间的最大法向距离。根据需要尽量使此值保持在低值，以获得合适的交点。值过高会导致意外相交。
容差选项
可用于在容差的绝对或相对大小调整之间选择。设为相对时，容差是交界面中涉及边界的最大边长分数。设为绝对时，容差是指定的任何值和单位。
