从交界面边界访问交界面

在某些模拟（如使用共轭热传递的模拟）中，可能会具有大量边界和交界面。通过 Simcenter STAR-CCM+，可以直接从任何交界面边界访问交界面的属性，而不必在对象树中滚动浏览。

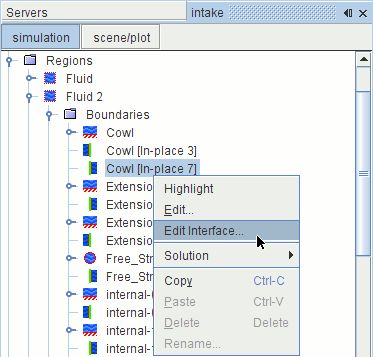

右键单击交界面边界的节点，然后从弹出菜单中选择编辑交界面。

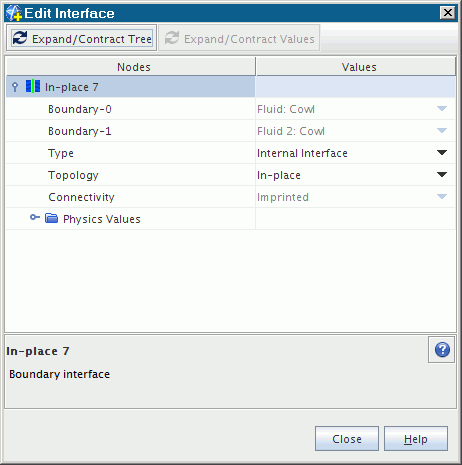

此时将显示父交界面的表编辑器。
