在放样操作中使用导向线

要求

使用导向线时，适用以下规则：

• 所有放样轮廓必须都具有相同数量的节点。例如，不能使用导向线将正方形轮廓链接到椭圆形轮廓。但是，正方形轮廓可以连接到另一个包含 4 个节点的轮廓，因为这两个轮廓包含相同数量的点。
• 导向线的端点必须与放样的起始和结束草图轮廓上的节点重合。导向线还必须经过中间轮廓草图的相关节点。使用穿刺约束可强制一个草图上的点与另一个草图的边重合。请参见穿刺约束。
• 只能将开放草图用作导向线。闭合草图自动假设为放样轮廓。
• 导向线必须由单一、连续的草图实体构成。
• 对于更复杂的形状，在轮廓的每个节点使用引导线生成所需的放样形状。引导线必须在节点之间平滑连接。此外，轮廓之间的旋转角度应较小。如果角度较大，使用中间轮廓以确保放样体生成所需的形状。
• 或者，对于更复杂的形状，考虑使用扫掠操作。对于螺旋式路径/引导线，或者当轮廓之间的间隙较大时，应使用扫掠操作。有关更多信息，请参见扫掠特征。
• 放样表面穿过所有引导线。
• 一个草图可以包含多条导向线。

示例

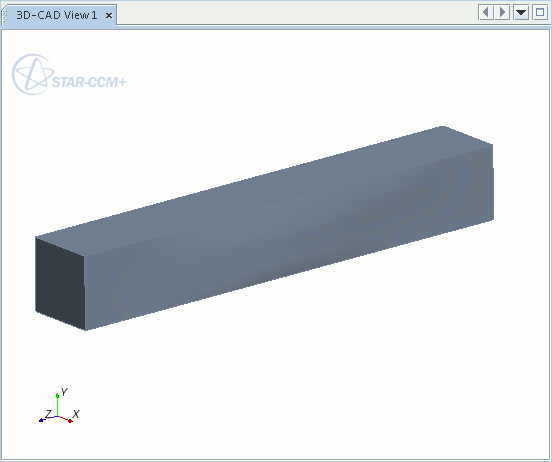

以下示例演示导向线如何约束放样。3D-CAD 自动基于轮廓形状和轮廓相隔的距离来计算放样形状。

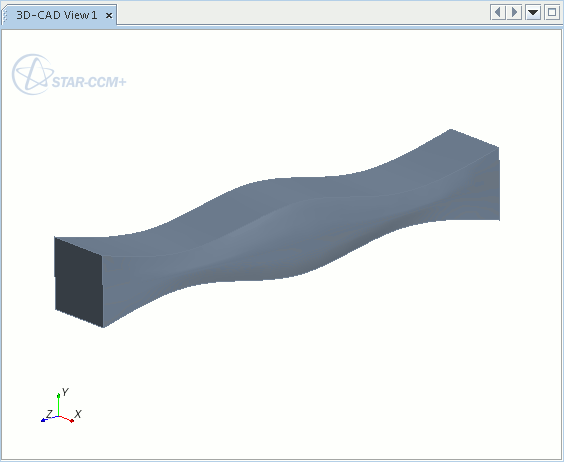

通过将导向线添加到放样，可以控制其最终形状。
