手动匹配节点

默认情况下，3D-CAD 会预测放样中连续轮廓之间的匹配节点对。 或者，可使用“节点匹配”功能手动定义匹配对。

还可以使用节点匹配来定义替换放样路径，这样可扭转轮廓草图之间的体。 在节点匹配过程中，草图轮廓之间的路径的确定方法为：将一个草图轮廓上的节点与下一个轮廓上的节点进行匹配。

要执行节点匹配：

1. 在放样面板中，将对齐类型设为用户自定义。

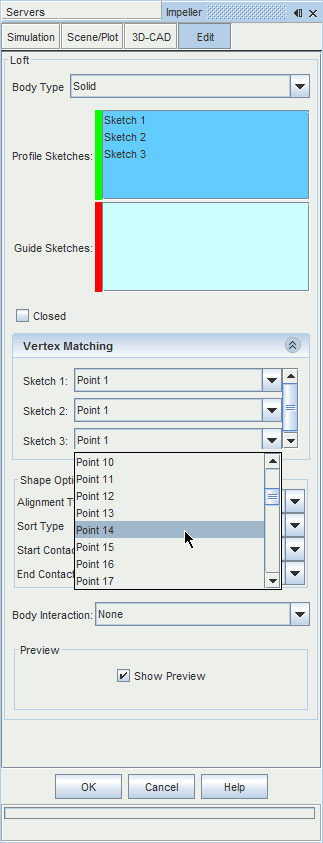

   此时将显示节点匹配框，列出放样中可用的草图以及属于每个草图的节点。

2. 对于每个草图，在节点匹配框的相应列表中选择一个节点。

   通过在创建放样前编辑相应的草图并右键单击 3D-CAD 视图场景中的特定点，可以确定该点的名称；该点名称将显示在右键单击菜单顶部。

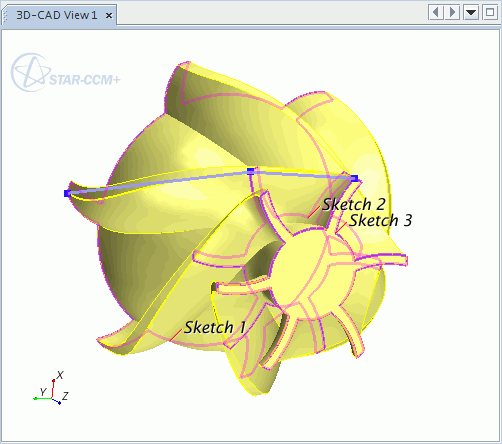

   从每个草图中选定的点将定义放样路径。 此路径显示在 3D-CAD 视图场景中。 可以通过旋转和放大模型来检查是否已选择正确的节点。 3D-CAD 视图场景中会显示放样的预览。


3. 单击确定以创建放样。

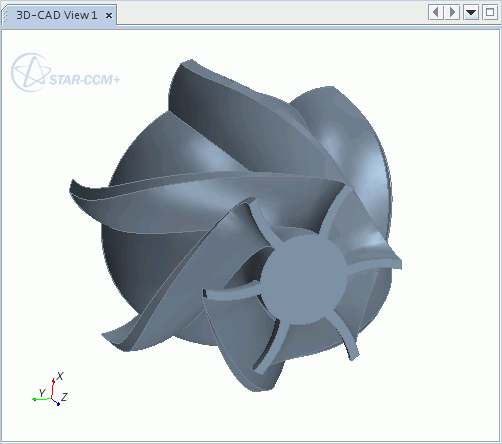

最终的放样如下所示。
